Серия LMF/K/H - Линейные подшипники
Фланцевый шарикоподшипник линейного перемещения
Серия LMF/K/H - Линейные подшипники
Серия LMF/K/H
Линейные подшипники - это подшипниковые элементы, предназначенные для передачи движения. Как и в случае с ротационными подшипниками, различают, передаются ли возникающие силы посредством тел качения или скольжения. Каждая линейная конструкция обладает особыми характеристиками, которые делают ее особенно подходящей для конкретных подшипниковых узлов.
1. обеспечивают высокоточное линейное перемещение на круглых валах
2. выдерживают большие нагрузки при низком уровне шума и высокой жесткости
3. работают практически в любых условиях окружающей среды и при любых нагрузках, удовлетворяя требованиям широкого спектра приложений
Линейные подшипники широко используются в электронном оборудовании, тестерах и цифровых трехмерных координатно-измерительных приборах, таких как прецизионное оборудование, а также многоосевые станки, прессы, шлифовальные станки, автоматические газорезательные машины, принтеры, машины для сортировки карт, машины для упаковки продуктов питания и другие компоненты скольжения промышленного оборудования.
Цитировать сейчас
Скачать каталог
Описание

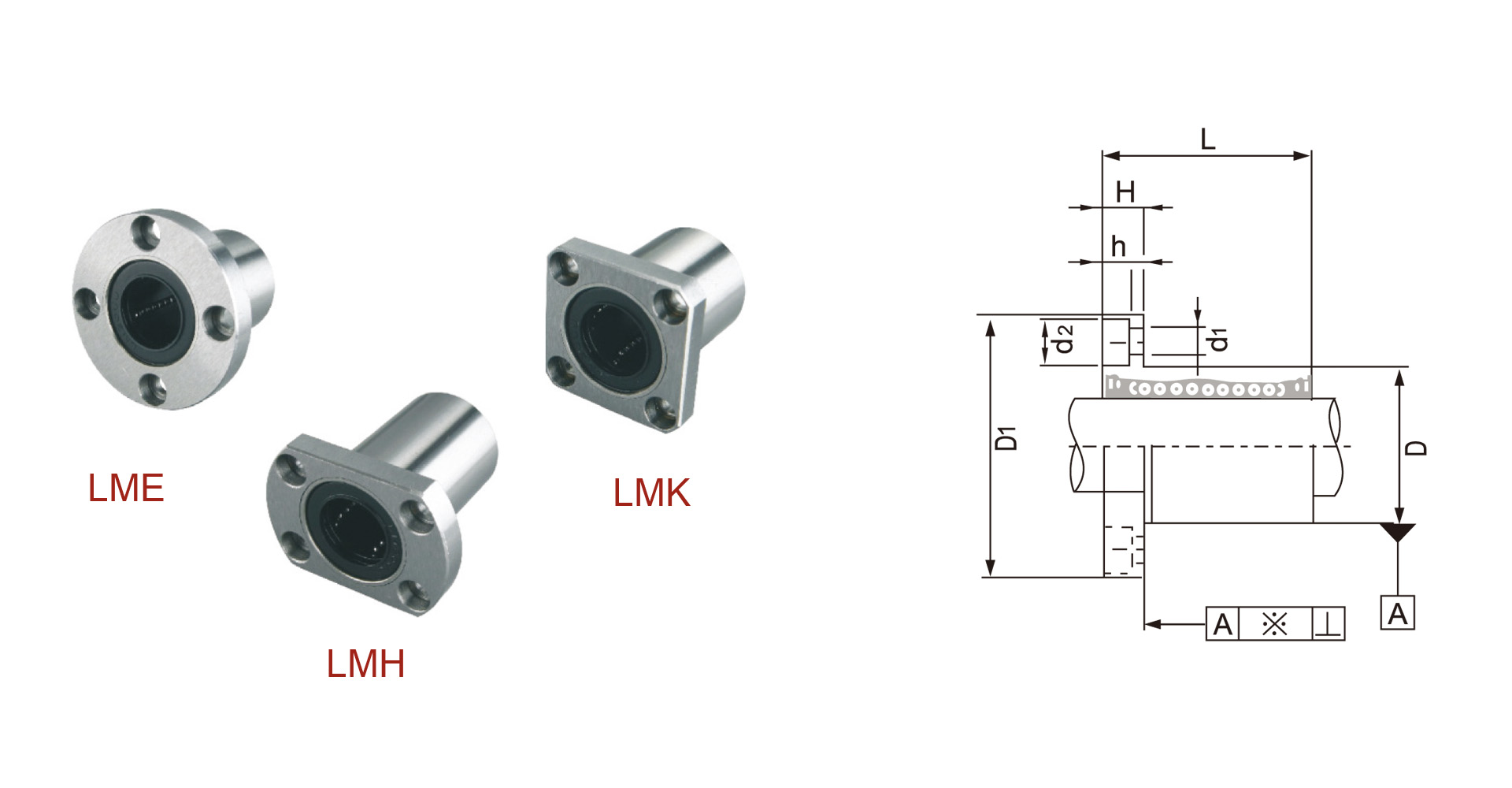

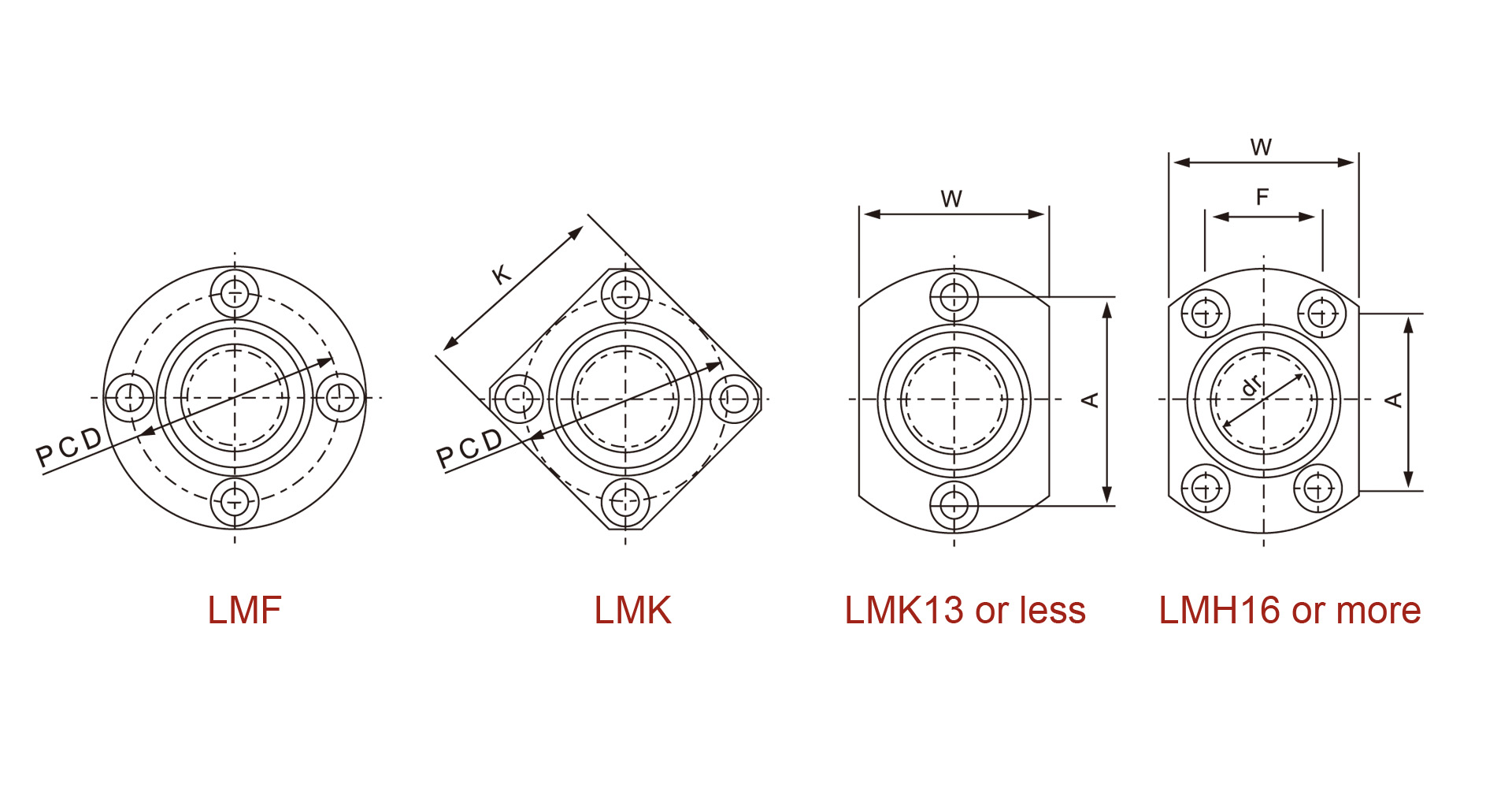

Паспорт линейных подшипников серии LMF/K/H
Часть №. | Основные размеры и допуски | |||||||||||||||
Тип уплотнения | Шаровой контур | dr(mm) | Допуск (мкм) | D (мм) | Допуск (мкм) | L (мм) | Допуск (м) | D1 (мм) | H (мм) | PCD (мм) | K (мм) | Ш (мм) | A (мм) | |||
LMF6UU | LMK6UU | LMH6UU | 4 | 6 | 0 | 12 | 0 | 19 | ±300 | 28 | 5 | 20 | 22 | 18 | 20 | |
LMF8UU | LMK8UU | LMH8UU | 4 | 8 | 15 | 24 | 32 | 5 | 24 | 25 | 21 | 24 | ||||
| ☆ | LMF10UU | ☆ LMK10UU | ☆ LMH10UU | 4 | 10 | 19 | 0 | 29 | 40 | 6 | 29 | 30 | 25 | 29 | ||
| ☆ | LMF12UU | ☆ LMK12UU | ☆ LMH12UU | 4 | 12 | 21 | 30 | 42 | 6 | 32 | 32 | 27 | 32 | |||
LMF13UU | LMK13UU | LMH13UU | 4 | 13 | 23 | 32 | 43 | 6 | 33 | 34 | 29 | 33 | ||||
| ☆ | LMF16UU | ☆ LMK16UU | ☆ LMH16UU | 5 | 16 | 28 | 37 | 48 | 6 | 38 | 37 | 34 | 31 | |||
| ☆ | LMF20UU | ☆ LMK20UU | ☆ LMH20UU | 5 | 20 | 32 | 42 | 54 | 8 | 43 | 42 | 38 | 36 | |||
| ☆ | LMF25UU | ☆ LMK25UU | ☆ LMH25UU | 6 | 25 | 40 | 59 | -300 | 62 | 8 | 51 | 50 | 46 | 40 | ||
| ☆ | LMF30UU | ☆ LMK30UU | ☆ LMH30UU | 6 | 30 | 45 | 64 | 74 | 10 | 60 | 58 | 51 | 49 | |||
LMF35UU | LMK35UU | LMK35UU | 6 | 35 | 0 | 52 | 0 | 70 | 82 | 10 | 67 | 64 | 60 | 55 | ||
| ☆ | LMF40UU | ☆ LMK40UU | LMK40UU | 6 | 40 | 60 | 80 | 96 | 13 | 78 | 75 | 70 | 64 | |||
LMF50UU | LMK50UU | – | 6 | 50 | 80 | 100 | 116 | 13 | 98 | 92 | – | – | ||||
LMF60UU | LMK60UU | – | 6 | 60 | 0/-15 | 90 | 0/-22 | 110 | -400 | 134 | 18 | 112 | 106 | – | – | |
| Примечание : ☆ означает наличие стального фиксатора. | ||||||||||||||||
Эксцентриситет (макс.) мкм | Радиальный зазор (макс.) мкм | Базовая нагрузка CN | Базовая нагрузка Номинальная нагрузка CoN | Вес (г) | ||
F (мм) | dlxd2xh (мм) | |||||
– | 3,5x6x3,1 | 12 | -3 | 206 | 265 | 24 |
– | 3,5x6x3,1 | 274 | 392 | 37 | ||
– | 4.5×7.5×4.1 | 372 | 549 | 72 | ||
– | 4.5×7.5×4.1 | 510 | 784 | 76 | ||
– | 4.5×7.5×4.1 | 510 | 784 | 88 | ||
22 | 4.5×7.5×4.1 | -6 | 774 | 1180 | 120 | |
24 | 5.5x9x5.1 | 15 | 882 | 1370 | 180 | |
32 | 5.5x9x5.1 | 980 | 1570 | 340 | ||
35 | 6.6x11x6.1 | 1570 | 2740 | 470 | ||
38 | 6.6x11x6.1 | 20 | 1670 | 3140 | 650 | |
45 | 9x14x8.1 | -10 | 2160 | 4020 | 1060 | |
– | 9x14x8.1 | -13 | 3820 | 7940 | 2200 | |
– | 11x17x11.1 | 25 | 4700 | 10000 | 3000 | |
