Линейный шаговый двигатель
Линейный шаговый двигатель

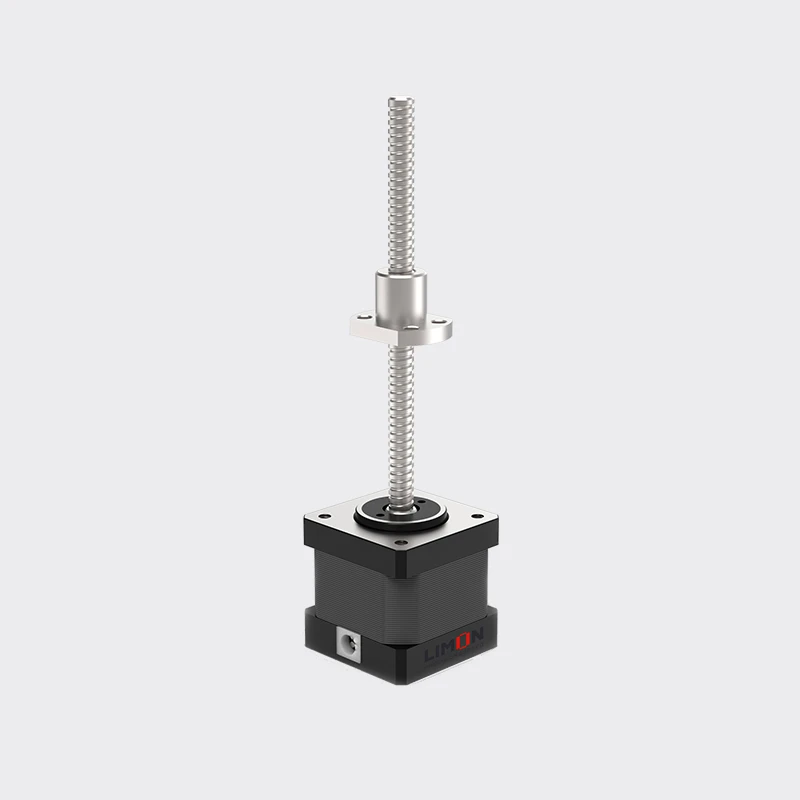

Основной принцип линейного шагового двигателя: используя винт и гайку зацепления, принять некоторый способ, чтобы предотвратить относительное вращение винта гайки, так что винт осевое движение. Вообще говоря, в настоящее время существует два способа достижения этой трансформации. Первый способ заключается в создании ротора с внутренней резьбой в двигателе для достижения линейного движения с внутренней резьбой ротора, входящей в зацепление с винтом. Второй способ заключается в использовании винта в качестве вала двигателя для достижения линейного движения за счет внешней приводной гайки, входящей в зацепление с винтом снаружи двигателя. Таким образом, конструкция была значительно упрощена, что позволило во многих приложениях использовать линейные шаговые двигатели непосредственно для точного линейного перемещения без установки внешних механических связей.
Получить бесплатный каталог
Технические блоги
Знания
Как работает линейный шаговый двигатель?
Как и большинство линейных двигателей, линейный шаговый двигатель - это, по сути, вариация роторной конструкции, разрезанной по радиусу и уложенной плашмя. Подобно своим поворотным аналогам в эксплуатации и производительности, линейные шаговые двигатели обычно работают как системы с открытым контуром и способны обеспечить высокую обратную связь на высоких скоростях и ускорениях. Линейный шаговый двигатель почти исключительно использует гибридную конструкцию, состоящую из двух основных частей: базы и слайдера. В отличие от других конструкций линейных двигателей, в линейном шаговом двигателе пластина является пассивным компонентом. Вилка содержит ламинаты со щелевыми зубьями, обмотки двигателя и постоянный магнит. Зубцы форсера концентрируют магнитный поток, который создается при подаче тока на катушки. Зубья форсера также расположены в шахматном порядке по отношению к зубьям пластины - обычно на ¼ шага зубьев, чтобы обеспечить постоянное притяжение и выравнивание следующего набора зубьев при переключении тока в катушках. За каждый полный шаг двигателя вильчатая головка перемещается на ¼ шага зубьев.
Каковы преимущества линейного шагового двигателя?
● Широкий диапазон скорости подачи. Она может составлять от 1 м/с до более чем 20 м/мин, а скорость подачи обрабатывающего центра достигла 208 м/мин, в то время как скорость подачи традиционных станков составляет менее 60 м/мин, обычно 20-30 м/мин.
● Характеристики скорости. Отклонение скорости может быть менее (1) 0,01%.
● Высокое ускорение. Максимальное ускорение линейного шагового двигателя может достигать 30g, ускорение подачи обрабатывающего центра достигло 3.24g, ускорение подачи станка для лазерной обработки достигло 5g, а ускорение подачи традиционных станков ниже 1g, обычно 0.3g.
● Высокая точность позиционирования. Благодаря использованию замкнутого контура управления решеткой точность позиционирования может достигать 0,1 ~ 0,01 (1) мм. Система привода линейного двигателя с управлением вперед может уменьшить ошибку отслеживания более чем в 200 раз. Благодаря хорошим динамическим характеристикам подвижных частей, чувствительному отклику и точности интерполяционного управления, он может реализовать наноразмерное управление.
● И т.д.
Где мы используем линейный привод с шаговым двигателем?
Линейный привод с шаговым двигателем - идеальный инструмент с высокой точностью позиционирования, который может быть разработан и широко применен. Гибридный линейный привод с шаговым двигателем является простым усовершенствованием. Он широко используется в области применения компьютерного оборудования, станков с ЧПУ, автоматических плоттеров, разработки роботов, обнаружения и контроля передаточного оборудования. Особенно в последние годы, быстрое развитие микроэлектронных устройств и технологии интерфейса, способствовать шаговый двигатель линейный привод автоматизации и интеллекта и высоко интегрированных стоимость значительно снижается, и в области аэрокосмической имеет очень большой потенциал развития и широкий спектр перспектив продвижения.
Кроме того, линейный привод с шаговым двигателем также широко используется в калибровке бумаги, измерении жидкости, промышленности перемещения позиции и т.д. Типичные области применения включают X-Y верстак, медицинское оборудование, полупроводниковое оборудование, оборудование для защиты окружающей среды, автоматические роботы, 3D-принтеры и т.д.
