После того как вы получили свой линейный привод/линейный блок, он стал гладким, как промышленные изделия, и теперь у вас может быть только одна мысль - как я должен использовать его, чтобы срок его службы был как можно дольше. Поэтому сегодня речь пойдет о том, как использовать линейные приводы, и мы надеемся, что это принесет вам реальную пользу в том, как правильно использовать линейные приводы и сохранить их жизнь.

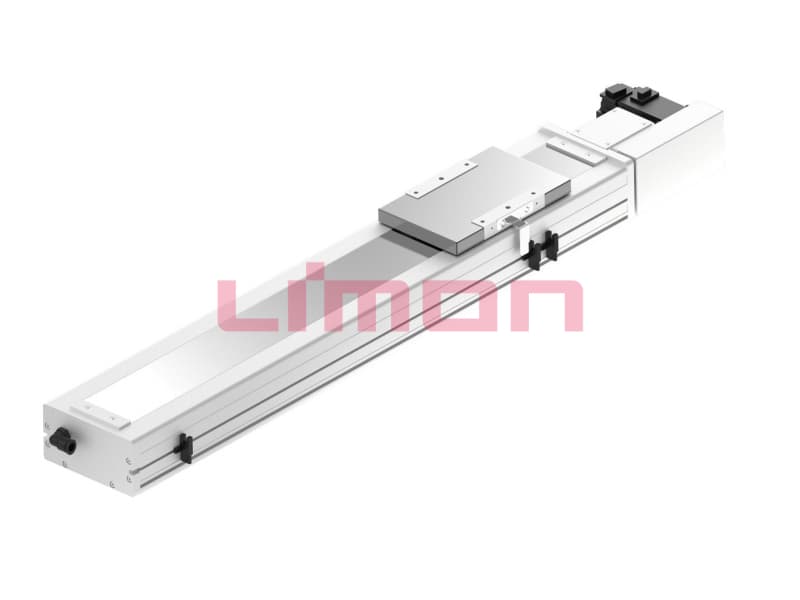

В сфере автоматизации линейные устройства называются одноосевыми устройствами линейного перемещения. Поскольку они могут быть объединены в многоосевые прямоугольные координатные манипуляторы, такие как крестовая комбинация, портальный тип и т.д., они широко используются. Теперь давайте перейдем к теме, как использовать линейные приводы, когда мы получили один в соответствии с различными ситуациями.
Шаг 1 - как использовать линейные приводы - требования и подготовка монтажной площадки:
1. Во время работы линейных агрегатов платформа будет подвергаться большим ударным нагрузкам, поэтому установочная платформа должна обладать достаточной жесткостью и устойчивостью.
2. Если позволяют условия, площадь контакта между основанием линейных блоков и монтажной платформой должна быть увеличена настолько, насколько это возможно.
3. Перед установкой убедитесь, что на монтажной платформе нет посторонних предметов, заусенцев и других элементов, которые могут помешать установке модуля.
Шаг 2 - как использовать линейные приводы - : этапы установки модуля одноосного подвижного стола:
По способу установки одноосевой манипулятор можно разделить на установку с замком и установку с нижним замком. Соответствующий режим установки может быть выбран в зависимости от текущей ситуации на верстаке.
- При установке с фиксацией сначала снимите пылезащитную крышку, пропустите винт с шестигранной головкой через основание корпуса одноосевого линейного модуля и зафиксируйте его в отверстии для винта на монтажной платформе.
- При установке нижнего замка винт должен пройти через монтажную платформу, а замок должен быть прикреплен к винтовому отверстию основания корпуса.
Шаг 3 - как использовать линейные приводы - : установка линейного модульного двигателя с одним валом:
После получения линейных блоков, пожалуйста, установите двигатель в соответствии с руководством по эксплуатации соответствующего двигателя. Во время установки двигателя соблюдайте следующую последовательность действий:
1. Если двигатель подключен напрямую, совместите отверстие фланца крепления двигателя с концом вала ШВП; если двигатель установлен боковым складыванием, убедитесь, что два синхронных колеса находятся заподлицо (погрешность выравнивания не должна превышать 0,5 мм).
2. Поочередно закрепите монтажные отверстия фланца двигателя, затяните крепежные винты выходного вала двигателя и муфты, после подтверждения установите пылезащитный кожух.
Шаг 4 - как использовать линейные приводы - : установка датчика и тест на включение:
Датчик линейных модулей также называется концевым выключателем. Три датчика устанавливаются в паз на боковой стороне корпуса модуля и размещаются в позиции, требующей оптоволокна и тестирования.
Шаг 5 - как использовать линейные приводы - : проверка точности линейного модуля:
После установки линейных блоков и проверки нормального уровня шума и плавности работы, вы можете выбрать, нужно ли измерять горизонтальную и вертикальную параллельность линейных блоков.
Как правило, вы можете не беспокоиться о проблемах, поскольку производитель проводит различные испытания на точность и старение перед тем, как покинуть завод. Ниже приводится метод проверки точности параллельности линейного модуля для клиентов, которым это необходимо:
1. Испытание на точность параллельности горизонтальной ходьбы:
- Равномерно закрепите основание линейных блоков на прецизионной платформе, а циферблатный индикатор установите на подвижное гнездо.
- Отрегулируйте расстояние от линейки до подвижного стола таким образом, чтобы значение стрелки циферблатного индикатора на подвижном седле от двух точек на обоих концах хода до параллельной линейки было одинаковым.
- Переместите указатель на весь ход, и разница между максимальным и минимальным значением показаний циферблатного индикатора будет соответствовать горизонтальной параллельности подвижного стола.
2. Проверка точности параллельности вертикальной ходьбы:
- Установите основание линейного модуля ровно на прецизионную опорную платформу и установите циферблатный индикатор на подвижное гнездо.
- Стрелка циферблатного индикатора соприкасается с базовой плоскостью измерительной платформы и перемещает указатель в течение всего хода.
- Разница между максимальным и минимальным значениями градусов циферблатного индикатора - это вертикальная параллельность подвижного стола.
Это советы по использованию линейных приводов, мы представили некоторые методы и надеемся, что они могут быть полезны. Мы верим, что вы знаете, как использовать линейные приводы, и надеемся, что вы будете заботиться о них. Как правило, заводская установка линейных устройств в основном безупречна, а эксплуатация проста и удобна. Однако если у вас возникнут вопросы и вам понадобится помощь, мы будем рады помочь вам не только с использованием линейных приводов, но и с любыми другими проблемами, если вы дадите нам знать!
