R 시리즈-고강성 롤러형 선형 가이드웨이
고강성 롤러형 선형 가이드웨이

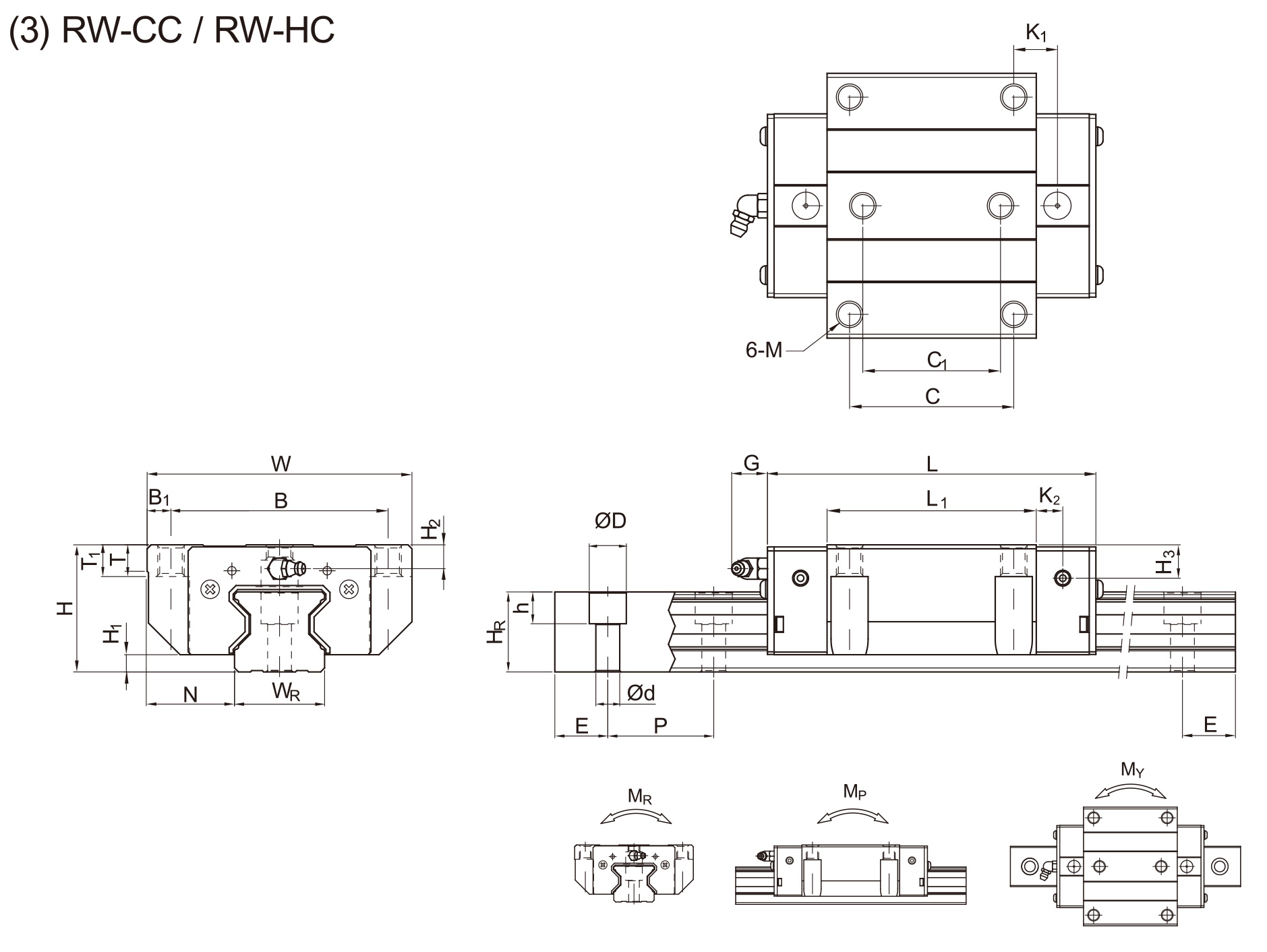

RW-CC/RW-HC 선형 가이드웨이
R 시리즈
적용 가능한 산업 R 시리즈:
CNC 머시닝 센터, 헤비 듀티 절단기, CNC 연삭기
(1) 최적의 설계
블록과 레일의 최적 구조를 결정하기 위해 FEM 분석을 수행했습니다. 순환 경로의 독특한 설계 덕분에 R 시리즈 선형 가이드웨이는 더 부드러운 선형 모션을 제공할 수 있습니다.
(2)매우 높은 강성
R 시리즈는 롤러를 롤링 요소로 사용하는 선형 가이드웨이의 일종입니다. 롤러는 볼보다 접촉 면적이 넓기 때문에 롤러 가이드웨이는 더 높은 하중 용량과 더 큰 강성을 제공합니다. 그림은 동일한 부피를 가진 롤러와 볼의 강성을 보여줍니다.
(3)매우 높은 부하 용량
4열의 롤러가 45도의 접촉각으로 배열된 R 시리즈 선형 가이드웨이는 반경 방향, 역반경 방향 및 측면 방향에서 동일한 하중 등급을 갖습니다. R 시리즈는 기존의 볼형 리니어 가이드웨이보다 작은 크기에 더 높은 하중 용량을 제공합니다.
(4)작동 수명 증가
볼 엘리먼트에 비해 롤링 엘리먼트의 접촉 압력이 라인 영역에 분산되어 있습니다. 따라서 응력 집중이 현저히 감소하고 R 시리즈는 더 긴 작동 수명을 제공합니다. R 시리즈의 공칭 수명은 다음 식을 사용하여 계산할 수 있습니다.
지금 견적 받기
카탈로그 다운로드
설명
모델 번호. | 치수 | 치수 | 치수 | 레일용 마운팅 볼트 | 기본 동적 부하 등급 | 기본 정적 부하 등급 | 정적 평점 순간 | 무게 | |||||||||||||||||||||||||
MR | MP | MY | 블록 | Rail | |||||||||||||||||||||||||||||
H | H1 | N | W | B | B1 | C | C1 | L1 | L | K1 | K2 | G | M | T | T1 | H2 | H3 | WR | HR | D | h | d | P | E | (mm) | C(kN) | C0(kN) | ||||||
RW15CC | 24 | 4 | 16 | 47 | 38 | 4.5 | 30 | 26 | 45 | 68 | 11.4 | 4.7 | 5.3 | M5 | 6 | 6.95 | 3.6 | 6.1 | 15 | 16.5 | 7.5 | 5.7 | 4.5 | 30 | 20 | M4x16 | 11.3 | 24.0 | 0.311 | 0.173 | 0.173 | 0.22 | 1.8 |
RW20CC | 30 | 5 | 21.5 | 63 | 53 | 5 | 40 | 35 | 57.5 | 86 | 13.8 | 6 | 5.3 | M6 | 8 | 10 | 4.3 | 4.3 | 20 | 21 | 9.5 | 8.5 | 6 | 30 | 20 | M5x20 | 21.3 | 46.7 | 0.647 | 0.460 | 0.46 | 0.47 | 2.76 |
RW20HC | 77.5 | 106 | 23.8 | 26.9 | 63.0 | 0.872 | 0.837 | 0.837 | 0.63 | ||||||||||||||||||||||||
RW25CC | 36 | 5.5 | 23.5 | 70 | 57 | 6.5 | 45 | 40 | 64.5 | 97.9 | 15.75 | 7.25 | 12 | M8 | 9.5 | 10 | 6.2 | 6 | 23 | 23.6 | 11 | 9 | 7 | 30 | 20 | M6x20 | 27.7 | 57.1 | 0.758 | 0.605 | 0.605 | 0.72 | 3.08 |
RW25HC | 81 | 114.4 | 24 | 33.9 | 73.4 | 0.975 | 0.991 | 0.991 | 0.91 | ||||||||||||||||||||||||
RW30CC | 42 | 6 | 31 | 90 | 72 | 9 | 52 | 44 | 71 | 109.8 | 17.5 | 8 | 12 | M10 | 9.5 | 10 | 6.5 | 7.3 | 28 | 28 | 14 | 12 | 9 | 40 | 20 | M8x25 | 39.1 | 82.1 | 1.445 | 1.060 | 1.06 | 1.16 | 4.41 |
RW30HC | 93 | 131.8 | 28.5 | 48.1 | 105.0 | 1.846 | 1.712 | 1.712 | 1.52 | ||||||||||||||||||||||||
RW35CC | 48 | 6.5 | 33 | 100 | 82 | 9 | 62 | 52 | 79 | 124 | 16.5 | 10 | 12 | M10 | 12 | 13 | 9 | 12.6 | 34 | 30.2 | 14 | 12 | 9 | 40 | 20 | M8x25 | 57.9 | 105.2 | 2.17 | 1.44 | 1.44 | 1.75 | 6.06 |
RW35HC | 106.5 | 151.5 | 30.25 | 73.1 | 142.0 | 2.93 | 2.60 | 2.60 | 2.40 | ||||||||||||||||||||||||
RW45CC | 60 | 8 | 37.5 | 120 | 100 | 10 | 80 | 60 | 106 | 153.2 | 21 | 10 | 12.9 | M12 | 14 | 15 | 10 | 14 | 45 | 38 | 20 | 17 | 14 | 52.5 | 22.5 | M12x35 | 92.6 | 178.8 | 4.52 | 3.05 | 3.05 | 3.43 | 9.97 |
RW45HC | 139.8 | 187 | 37.9 | 116.0 | 230.9 | 6.33 | 5.47 | 5.47 | 4.57 | ||||||||||||||||||||||||
RW55CC | 70 | 10 | 43.5 | 140 | 116 | 12 | 95 | 70 | 125.5 | 183.7 | 27.75 | 12.5 | 12.9 | M14 | 16 | 17 | 12 | 17.5 | 53 | 44 | 23 | 20 | 16 | 60 | 30 | M14x45 | 130.5 | 252.0 | 8.01 | 5.40 | 5.40 | 5.43 | 13.98 |
RW55HC | 173.8 | 232 | 51.9 | 167.8 | 348.0 | 11.15 | 10.25 | 10.25 | 7.61 | ||||||||||||||||||||||||
RW65CC | 90 | 12 | 53.5 | 170 | 142 | 14 | 110 | 82 | 160 | 232 | 40.8 | 15.8 | 12.9 | M16 | 22 | 23 | 15 | 15 | 63 | 53 | 26 | 22 | 18 | 75 | 35 | M16x50 | 213.0 | 411.6 | 16.20 | 11.59 | 11.59 | 11.63 | 20.22 |
RW65HC | 223 | 295 | 72.3 | 275.3 | 572.7 | 22.55 | 22.17 | 22.17 | 16.58 | ||||||||||||||||||||||||
참고: 1kgf = 9.81N | |||||||||||||||||||||||||||||||||
2. 이론적 동적 정격 부하는 C100R이며, 필요한 경우 C50R 변환 공식은 다음과 같습니다: C50R = 1.23 x C100R | |||||||||||||||||||||||||||||||||
