중공 로터리 액추에이터는 모터로 구동되어 자동 각도 조정을 실현합니다. 웜 기어 또는 기어 드라이브 마감, 각도 조정 무제한. 정밀 샤프트 설계, 정밀도 높은 큰 부하 보장; 스테퍼 모터와 변속기 부품은 수입 된 고품질 탄성 커플 링을 통해 연결되어 공간 및 가공 위치 오류를 제거합니다.
중공 로터리 액추에이터
중공 로터리 액추에이터
중공 로터리 액추에이터는 캠 인덱스와 DD 모터 사이의 원운동을 위한 제품 중 하나입니다. 둘 사이의 균형으로 반복 위치 결정 정확도가 5초를 넘지 않으며 모터를 준비하기 쉽고 부하가 안정적입니다. 임의의 각도 분할을 위해 AC 서보 모터 또는 스테퍼 모터와 일치시킬 수 있으며 DD 모터와 같은 다점 방향을 실현할 수있을뿐만 아니라 DD 모터보다 비용 성능이 더 우수합니다. 또한 다양한 로터리 애플리케이션에 널리 사용됩니다.
특징:
- 높은 부하
- 높은 강성
- 디지털 제어
- 멀티포인트 포지셔닝
- 높은 위치 정확도
- 모터의 임의 구성
- 6축 솔루션 교체
무료 카탈로그 받기

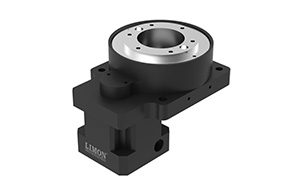

DY200 중공 로터리 액추에이터

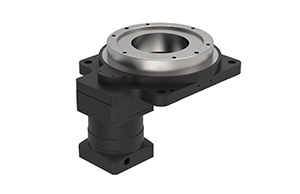

DY130 중공 로터리 액추에이터

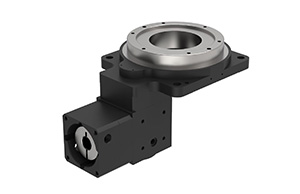

DY85 중공 로터리 액추에이터
DY60 중공 로터리 액추에이터
중공 로터리 액추에이터는 어떻게 작동하나요?
무료 카탈로그 받기
기술 블로그
지식
중공 로터리 액추에이터는 얼마나 정확합니까?
정확한 데이터: 이제 LIMON 중공형 로터리 액추에이터의 크기는 60, 85, 135, 200입니다. 표면은 고열 및 중간 열처리를 통해 연삭 정밀도는 ISO6, 표면 경도는 HRC 65가 될 수 있습니다. 또한 반복 정확도는 ±15arc-sec, 동심도 및 평탄도 ±0.05mm입니다.
중공 로터리 액추에이터의 장점은 무엇인가요?
- 대구경, 중공 출력 테이블로 간단한 배선 및 배관 가능
- 더 쉬운 장비 설계에 기여
- 높은 성능과 견고함
- 더 높은 신뢰성을 위한 직접 커플링
- 바닥과 작업대 접촉, 4개의 나사 구멍을 제외하고 베어링 바로 아래의 중앙 링도 작업대와 접촉합니다.
- 우리의 피니언 모듈은 다른 브랜드보다 크고 다른 브랜드 계수는 0.8-0.9이고 우리는 1.25이므로 18의 높은 감속비에서 우리의 기어 강도가 더 좋습니다.
- 바닥에는 강철 링이 있으며 베어링이 알루미늄 구조물을 눌러 간극이 변형되는 경우 강철 부품이 하중을 견뎌냅니다.
- 기어와 크로스 롤러 베어링의 통합 설계가 개발 중이며, 회전 정확도와 안정성을 향상시킬 수 있습니다.
- 작업면에 무전해 니켈 도금, 열처리로 녹과 긁힘을 방지합니다.
중공 로터리 액추에이터는 어떤 용도로 사용되나요?
이제 중공 로터리 액추에이터는 특히 휴대폰 쉘 연삭기와 같은 3C 산업, 시각 테스트 장비, 레이저 장비 산업, 반도체 장비 산업 등 다양한 산업에 적용되며 일부 애플리케이션의 선형 모듈과도 매우 일치합니다. 정확한 포지셔닝과 무거운 하중 허용 용량이 필수인 애플리케이션에 사용할 수 있습니다.
리니어 액추에이터와 로터리 액추에이터의 차이점은 무엇인가요?
리니어 모듈은 일반적으로 앞뒤로 직선으로 움직입니다. 이와 달리 중공 회전식 액추에이터는 원의 중앙점을 기준으로 특정 각도로 원을 따라 움직이므로 360도 멀티포인트 포지셔닝이 가능합니다.
