리니어 레일 및 ball 나사는 선형 모션 시스템에서 매우 일반적인 제품입니다.따라서 선형 레일 및 ball 나사 일하나요? 이 둘의 차이점은 무엇일까요? 리니어를 소개합니다. 레일 및 ball 나사  함께!

리니어 레일 및 ball 나사 - 애플리케이션:

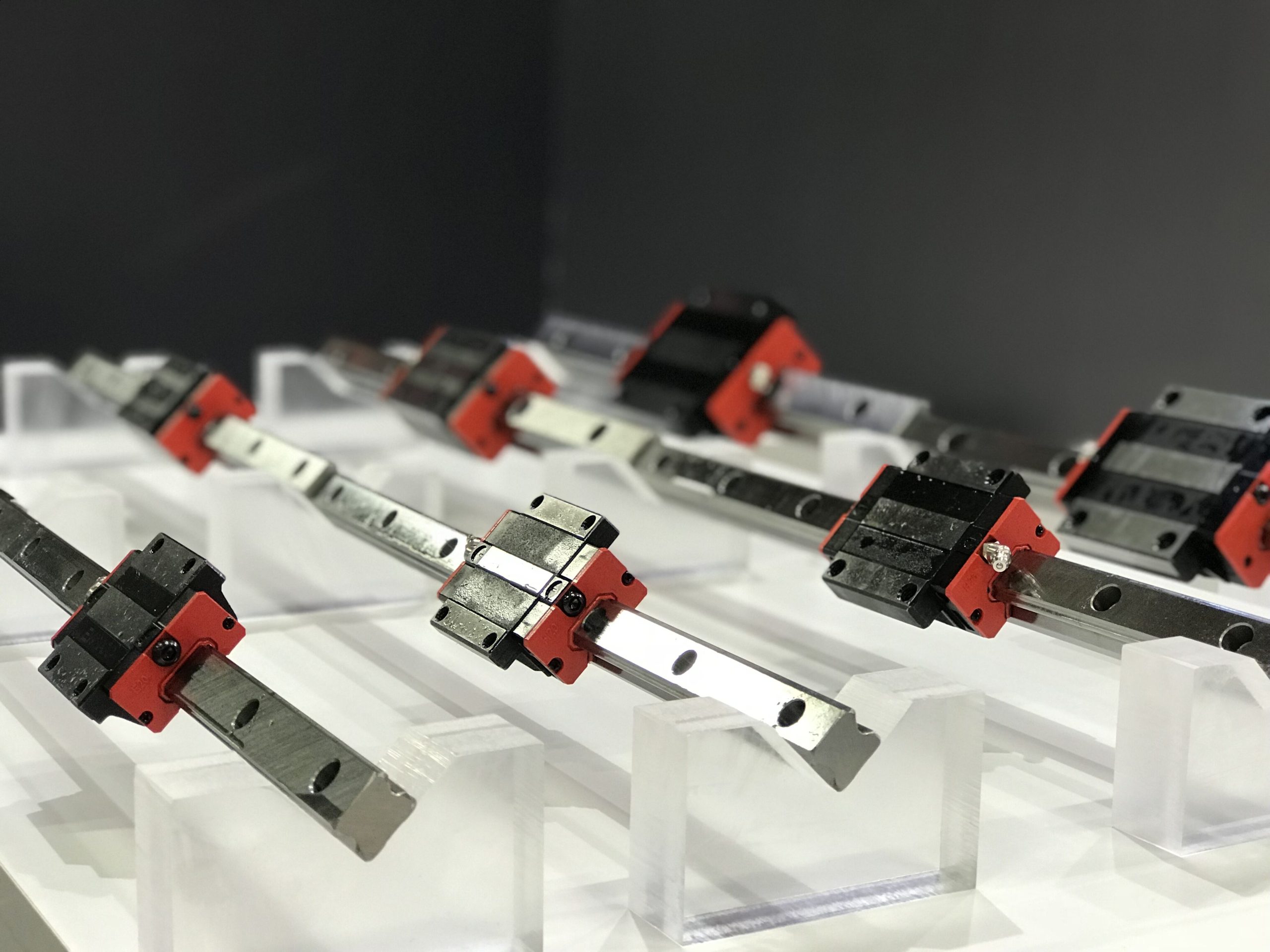

50. 선형 레일:

A라인 레일, 슬라이드 레일, 선형 가이드 레일, 선형 슬라이드 레일이라고도 하며 선형 왕복 운동에 사용되며 일정한 토크를 견딜 수 있고 높은 부하에서 고정밀 선형 운동을 실현할 수 있습니다.

리니어 rails 가 널리 사용되지만 많은 종류가 있습니다. 정사각형 4열 높이의 볼 가이드웨이는 표면 연삭기, 슬라이서, 와이어 절단 등과 같은 일부 대형 공작 기계 및 장비에 사용되며 작업 조건이 다르기 때문에 선형 가이드 레일도 다릅니다.

정밀 측정 기기, 반도체 제조 및 검사 장비, 비표준 자동 기계 장비 및 기타 정밀 직선 운동의 중요한 응용 분야에 가장 적합합니다. 다양한 장비 요구 사항에 맞는 올바른 가이드 레일을 선택하는 것도 매우 중요합니다.

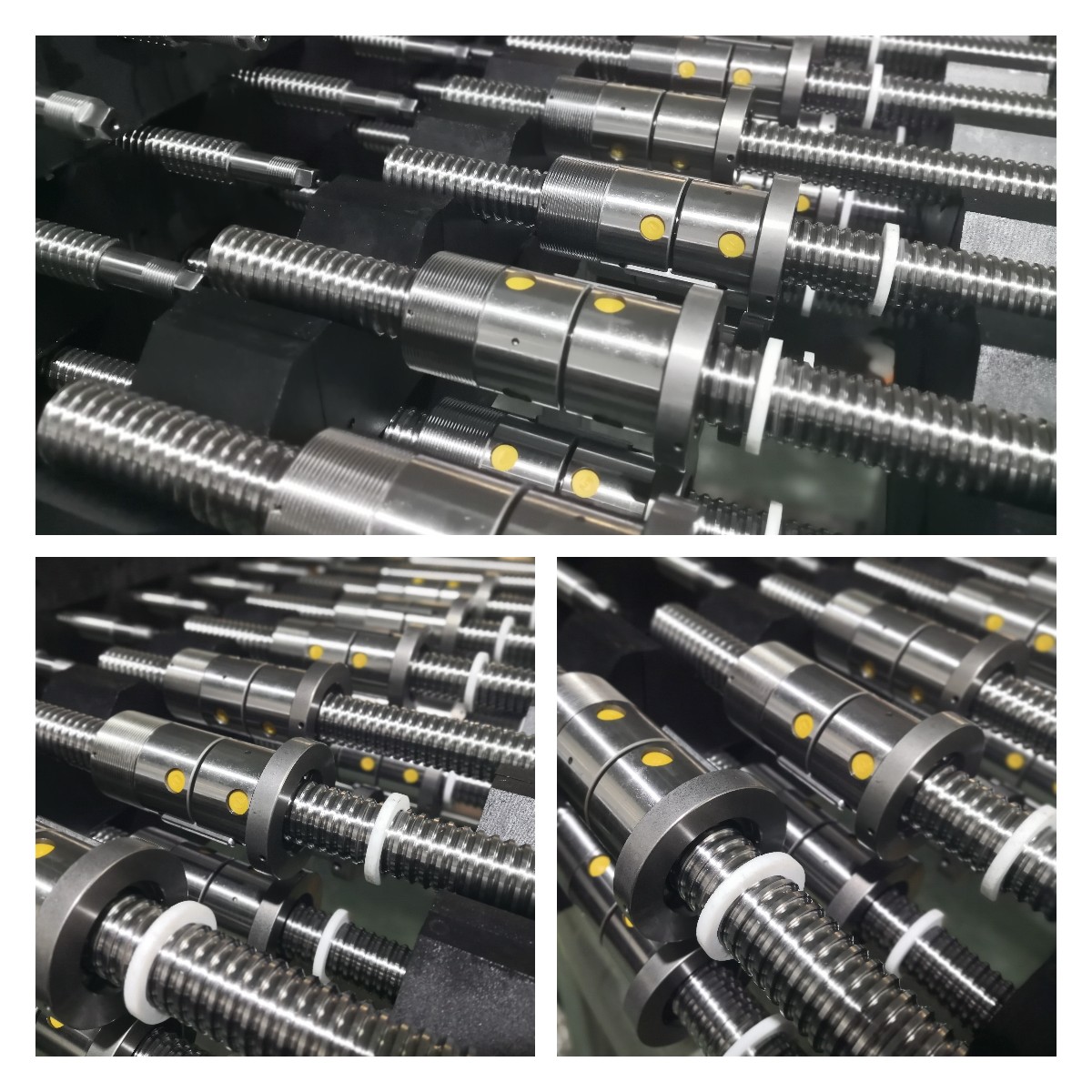

50. B모든 나사:

A는 고정밀 변속기 부품의 일종으로 CNC 공작 기계, 자동 머시닝 센터의 전자 정밀 기계 공급 메커니즘, 서보 조작기, 산업용 조립 로봇, 반도체 생산 장비, 식품 가공 및 포장, 의료 장비 및 기타 분야에서 널리 사용되고 있습니다.

볼스크류는 공구 기계 및 정밀 기계에서 가장 일반적으로 사용되는 변속기 부품입니다. 나사, 너트, 스틸볼, 프리프레스, 리버서 및 방진 장치로 구성됩니다. 주요 기능은 회전 운동을 직선 운동으로 변환하거나 토크를 축 방향 반복 힘으로 변환하는 것입니다. 동시에 고정밀, 가역성 및 고효율의 특성을 가지고 있습니다.

주로 일부 공작 기계, 대형 장비, 조각 기계 등에 사용되며 회전 운동을 직선 운동으로 변환하는 것이 매우 편리하여 회전 측면에서 전체 장비의 마모를 줄이기 위해 사용하기 매우 편리합니다.

리니어 가이드 레일과 볼 스크류는 모두 선형 전송 장비이지만 작동 원리, 요구 사항 및 적용 범위는 다르지만 선형 전송 성능은 매우 우수합니다.

리니어 레일 및 ball 나사 – 특성:

50. 리니어 레일:

• 1. 높은 위치 정확도

리니어 가이드를 리니어 가이드로 사용하면 리니어 가이드의 마찰 모드가 구름 마찰이기 때문에 마찰 계수가 슬라이딩 가이드의 1/50로 감소 할뿐만 아니라 동적 마찰과 정적 마찰의 차이도 매우 작아집니다. 따라서 테이블이 움직일 때 미끄러짐 현상이 발생하지 않고 초고정밀(UM) 수준에 도달할 수 있습니다.

• 2. 마모가 적어 정확도를 오랫동안 유지할 수 있습니다.

기존의 슬라이딩 가이드는 유막 역류 효과로 인해 필연적으로 플랫폼의 모션 정확도가 떨어지고 이동 중 윤활이 불충분하면 러닝 트랙의 접촉면이 마모되어 정확도에 심각한 영향을 미칩니다. 그러나 롤링 가이드의 마모는 매우 작기 때문에 기계는 오랫동안 정확도를 유지할 수 있습니다.

• 3. 고속 이동을 사용하고 기계에 필요한 구동 마력을 크게 줄입니다.

선형 가이드 레일이 움직일 때 마찰력이 매우 작기 때문에 베드 테이블을 작동시키는 데 작은 힘만 필요합니다. 특히 베드 테이블의 작업 모드가 규칙적인 왕복 이동 인 경우 기계 테이블의 점력 손실을 크게 줄일 수 있으며 마찰로 인해 발생하는 열이 적기 때문에 고속 작동에 적합합니다.

• 4. 위, 아래, 왼쪽, 오른쪽 하중을 동시에 견딜 수 있습니다.

선형 가이드 레일의 특수 번들 구조 설계로 인해 상하좌우 방향의 하중을 동시에 견딜 수 있습니다. 슬라이딩 가이드가 접촉면과 평행 한 방향으로 견딜 수있는 측면 하중은 가볍기 때문에 기계의 작동 정확도가 떨어지기 쉽습니다.

• 5. 간편한 조립 및 호환성

조립하는 동안 기계 테이블의 가이드 레일의 조립 표면을 밀링하거나 연마하고 가이드 레일과 슬라이딩 블록을 권장 단계에 따라 기계 테이블에 고정하는 한 가공 중 높은 정밀도뿐만 아니라 기존의 슬라이딩 가이드에도주의를 기울일 수있는 한 러닝 트랙을 칩핑해야하므로 시간과 시간이 많이 소요됩니다. 기계 테이블의 정밀도가 떨어지면 한 번 칩핑해야 합니다. 선형 가이드 레일은 교체가 가능하며 슬라이더화물 가이드 레일을 선형 가이드 레일 그룹으로 교체 할 수 있으며 기계는 고정밀 가이드를 다시 얻을 수 있습니다.

• 6. 간단한 윤활 구조

슬라이딩 가이드에 윤활유를 충분히 바르지 않으면 접촉면 금속의 직접적인 마찰 손실이 발생할 수 있습니다. 그러나 슬라이딩 가이드에 윤활유를 충분히 바르기는 쉽지 않습니다. 오일 공급을 위해 베드의 적절한 위치에 구멍을 뚫어야 합니다. 리니어 가이드 레일은 오일 노즐에 설치되어 있어 오일 건으로 직접 그리스를 주입할 수 있습니다. 또한 특수 오일 파이프 조인트로 교체하여 자동 오일 공급 기계 윤활을 위해 오일 공급 파이프를 연결할 수도 있습니다.

50. 볼 나사:

• 1. 높은 정밀도 보장

볼 나사 쌍은 세계 최고 수준의 일본산 기계 설비를 통해 지속적으로 생산됩니다. 특히 연삭, 조립, 검사 공정을 위한 공장 환경은 온도와 습도를 엄격하게 관리하고 있습니다. 완벽한 품질 관리 시스템으로 인해 정확도가 완벽하게 보장됩니다.

• 2. 측면 간극 없음, 높은 강성

볼 나사 쌍은 사전 압력으로 인해 축 방향 간극이 음의 값에 도달 한 다음 더 높은 강성을 얻을 수 있기 때문에 미리 누를 수 있습니다 (볼 나사는 실제로 기계 장치에 사용될 때 볼의 반발력으로 인해 나사 모 부분의 강성을 높일 수 있음).

• 3. 고속 피드 가능

볼 스크류는 높은 이동 효율과 낮은 발열로 고속 이송(이동)을 실현할 수 있습니다.
