Serie SC - Rodamiento lineal

Rodamiento lineal

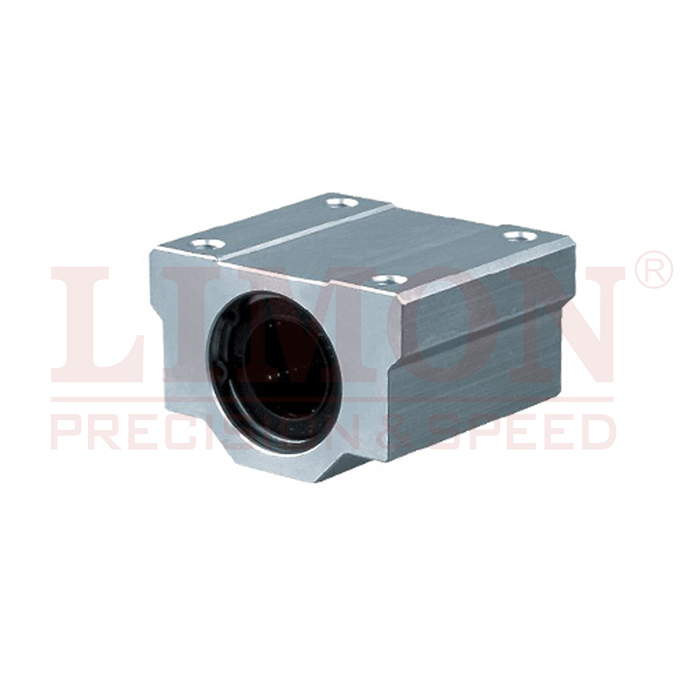

Serie SC - Rodamiento lineal

Serie SC

Nuestras unidades de deslizamiento de aluminio estándar con dimensión métrica, tienen diferentes series que pueden ser ampliamente utilizadas en Asia, Europa y otros países. Tienen una instalación sencilla con tornillos, buena intercambiabilidad, alta precisión y rigidez, baja fricción, fácil de reemplazar.

La unidad deslizante está especialmente diseñada para facilitar el montaje del rodamiento lineal, reduciendo en gran medida el trabajo del diseñador mecánico. Consiste en un rodamiento lineal de tipo estándar y la carcasa de aluminio, con agujeros de montaje pre-perforados. Utilizamos materia prima de primera calidad para asegurar nuestra calidad a precios asequibles, este componente de transmisión ideal para el movimiento de movimiento lineal, puede ser ampliamente utilizado en máquinas CNC, automatización de fábricas, máquinas industriales, etc. Hay una amplia gama de tamaños para la opción, los modelos incluyen (tamaño especial tiene que ser personalizado).

Descripción

Hoja de datos de los rodamientos lineales de la serie SC

Nº de pieza	Dimensiones principales (mm)												Capacidad de carga básica CN	Capacidad de carga básica CoN	Peso (g)
Nº de pieza	h	D	W	H	G	A	B	E	Slxe	S2	C	L	Capacidad de carga básica CN	Capacidad de carga básica CoN	Peso (g)
SC8UU	11	17	34	22	18	6	24	5	M4X8	3.4	18	30	274	392	52
SC10UU	13	20	40	26	21	8	28	6	M5X12	4.3	21	35	372	549	92
SC12UU	15	21	42	28	24	8	30.5	5.75	M5X12	4.3	26	36	510	784	102
SC13UU	15	22	44	30	24.5	8	33	5.5	M5X12	4.3	26	39	510	784	120
SC16UU	19	25	50	38.5	32.5	9	36	7	M5X12	4.3	34	44	774	1180	200
SC20UU	21	27	54	41	35	11	40	7	M6X12	5.2	40	50	882	1370	255
SC25UU	26	38	76	51.5	42	12	54	11	M8X18	7	50	67	980	1570	600
SC30UU	30	39	78	59.5	49	15	58	10	M8X18	7	58	72	1574	2740	735
SC35UU	34	45	90	68	54	18	70	10	M8X18	7	60	80	1670	3140	1100
SC40UU	40	51	102	7862	62	20	80	11	M10X25	8.7	60	90	2160	4020	1590
SC50UU	52	61	U2	102	80	25	100	11	M10X25	8.7	80	110	3820	7940	3340

Hoja de datos de los rodamientos lineales de la serie SC_S

Nº de pieza	Dimensiones principales (mm)												Capacidad de carga básica CN	Capacidad de carga básica CoN	Peso (g)
Nº de pieza	h	D	W	H	G	A	B	E	Slxe	S2	c	L	Capacidad de carga básica CN	Capacidad de carga básica CoN	Peso (g)
SC8SUU	11	17	34	22	18	6	24	5	M4X8	3.4	7.7	15.4	274	392	27
SC10SUU	13	20	40	26	21	8	28	6	M5X12	4.3	9.95	19.9	372	549	53
SC12SUU	15	21	42	28	24	8	30.5	5.75	M5X12	4.3	10.45	20.9	510	784	60
SC13SUU	15	22	44	30	24.5	8	33	5.5	M5X12	4.3	10.45	20.9	510	784	64
SC16SUU	19	25	50	38.5	32.5	9	36	7	M5X12	4.3	12	24	774	1180	110
SC20SUU	21	27	54	41	35	11	40	7	M6X12	5.2	14	28	882	1370	144
SC25SUU	26	38	76	51.5	42	12	54	11	M8X18	7	18.9	37.8	980	1570	340
SC30SUU	30	39	78	59.5	49	15	58	10	M8X18	7	20.65	41.3	1574	2740	424
SC35SUU	34	45	90	68	54	18	70	10	M8X18	7	22.65	45.3	1670	3140	626
SC40SUU	40	51	102	78	62	20	80	11	M10X25	8.7	28.15	56.3	2160	4020	1000
SC50SUU	52	61	122	102	80	25	100	11	M10X25	8.7	34.4	68.8	3820	7940	2100

Hoja de datos de los rodamientos lineales de la serie SC_L

Nº de pieza	Dimensiones principales (mm)													Capacidad de carga básica CN	Capacidad de carga básica CoN	Peso (g)
Nº de pieza	h	D	W	H	G	N	A	B	E	Slxe	S2	C	L	Capacidad de carga básica CN	Capacidad de carga básica CoN	Peso (g)
SC8LUU	11	17	34	22	18	7	6	24	5	M4x8	3.4	42	58	431	784	102
SC10LUU	13	20	40	26	21	7	8	28	6	M5X12	4.3	46	68	588	1100	180
SC12LUU	15	21	42	28	24	6.5	8	30.5	5.75	M5X12	4.3	50	70	813	1570	250
SC13LUU	15	22	44	30	24.5	6.5	8	33	5.5	M5X12	4.3	50	75	813	1570	240
SC16LUU	19	25	50	38.5	32.5	6	9	36	7	M5X12	4.3	60	85	1230	2350	400
SC20LUU	21	27	54	41	35	7	11	40	7	M6X12	5.2	70	96	1410	2740	570
SC25LUU	26	38	76	51.5	42	4	12	54	11	M8X18	7	100	130	1610	3140	1200
SC3OLUU	30	39	78	59.5	49	5	15	58	10	M8X18	7	110	140	2450	5490	1480
SC35LUU	34	45	90	68	54	5.5	18	70	10	M8X18	7	120	155	2650	6270	2200
SC40LUU	40	51	102	78	62	5	20	80	11	M10X25	8.7	140	175	3430	8040	3200
SC5OLUU	52	61	122	102	80	5	25	100	11	M10X25	8.7	160	215	6080	15900	6700

Preguntas frecuentes

R: Prestamos mucha atención a la calidad de nuestros productos y tenemos muchos certificados de calidad: ISO9001, ISO14001, certificado de certificación CE de la Unión Europea, certificado ROHS, etc.

R: Sí, hay muestras disponibles. Si está interesado, puede ponerse en contacto con nosotros por correo electrónico ([email protected]) para obtener más fotos e información.

R: La entrega normal de los pedidos de productos de movimiento lineal suele controlarse en un plazo de 1 a 2 meses.
La entrega normal de pedidos de unidades lineales y productos de mayor precisión suele controlarse en un plazo de 7 a 15 días laborables.

R: Nuestras empresas de transporte colaboradoras son DHL, TNT, UPS, etc. Disponemos de transporte marítimo, transporte aéreo y entrega urgente. Si usted tiene un transportista específico, por favor háganoslo saber al realizar el pedido.

R: Puede ponerse en contacto con nosotros por correo electrónico ([email protected] ) y le recomendaremos el proyecto más adecuado a sus necesidades.

R: T/T por adelantado.

R: Agente de LIMON en Asia: Singapur, Japón, India
Agente LIMON en Europa: Hungría, Turquía, Israel
Agente LIMON en Sudamérica: Brasil

R: LIMON funciona bastante bien en Europa, Asia y Sudamérica, y China también es un mercado potencial para nosotros. Actualmente, los distribuidores de LIMON cubren más de 32 países y regiones.

R: Estamos deseando tenerle como socio sólido de LIMON. Póngase en contacto con nosotros por correo electrónico ([email protected]), podemos empezar a hablar y llegar a saber más el uno del otro.
