La desalineación o la ineficacia del sistema de movimiento pueden reducir la precisión y aumentar el desgaste. Unos rodamientos lineales adecuados pueden conseguir un movimiento lineal suave, preciso y de baja fricción, resolviendo así estos problemas. He aquí cómo funcionan.
Los rodamientos lineales son componentes mecánicos que pueden conseguir un movimiento lineal con una resistencia mínima. Existen dos tipos de rodamientos lineales, los de bolas y los de rodillos, que son componentes clave para el funcionamiento preciso y eficaz de la maquinaria automatizada y los equipos de precisión.
Comprender los principios de funcionamiento, los tipos, las especificaciones y las aplicaciones industriales.
¿Qué es un rodamiento de movimiento lineal?
Rodamiento de movimiento lineal es un tipo de rodamiento mecánico diseñado para guiar y soportar movimientos lineales con una fricción mínima. A diferencia de los rodamientos giratorios, que permiten el movimiento circular, los rodamientos lineales permiten el movimiento a lo largo de un solo eje, lo cual es crucial en muchos sistemas industriales, de fabricación y de automatización.
Estos rodamientos constan de elementos rodantes o deslizantes, como bolas o rodillos, dentro de un bloque de rodamiento o pista de rodadura. Cuando se utilizan junto con un eje endurecido o un raíl guía, los rodamientos de movimiento lineal pueden proporcionar un movimiento suave y controlado en cualquier dirección, mejorando así la precisión y repetibilidad de los sistemas mecánicos.
Según el diseño, los rodamientos de movimiento lineal pueden utilizarse junto con los siguientes dispositivos:
Contacto rodante (tipo bola o rodillo)
Contacto deslizante (como mangas lisas)
Levitación aérea o magnética (soluciones sin contacto)
Los rodamientos de movimiento lineal son componentes fundamentales en robots, máquinas CNC, impresoras 3D, equipos médicos, etc. Un movimiento preciso y constante es crucial para su rendimiento.
¿Cómo funcionan los rodamientos lineales a bolas?
Rodamientos lineales a bolas utilizan bolas de acero recirculantes para reducir la fricción entre el carro móvil y el eje lineal. El diseño es sencillo pero muy eficaz para aplicaciones de baja carga y alta velocidad.
- Carcasa exterior: Encierra las pistas de rodadura internas y las bolas.
- Retenedor de bola: Guía y mantiene el espaciado de las bolas.
- Bolas: Generalmente de acero templado, las bolas ruedan a lo largo del eje y recirculan de vuelta al punto de partida.
- Juntas o anillos de estanqueidad: Impiden la salida de las bolas y protegen del polvo.
Cuando el eje se desplaza linealmente dentro del rodamiento, las bolas giran y ruedan a lo largo de la superficie del eje, soportando la carga aplicada. Cuando llegan al final de la carrera, circulan por el camino de retorno dentro del retén y luego continúan rodando de nuevo.
Las principales ventajas de los rodamientos lineales a bolas son
- Baja fricción: Garantiza un movimiento eficaz y un desgaste mínimo.
- Alta precisión: Reduce la desviación posicional, lo que la hace adecuada para trabajos precisos.
- Fácil sustitución: Fácil de instalar y sustituir.
- Diseño compacto: Ahorra espacio y ofrece un alto rendimiento.
Sin embargo, requieren un entorno limpio y la alineación del eje para prolongar su vida útil. En entornos polvorientos o con cargas elevadas, pueden funcionar mejor otros tipos de rodamientos.
Tipos de rodamientos lineales
Existen varios tipos de rodamientos lineales, cada uno diseñado para satisfacer diferentes requisitos de rendimiento, condiciones ambientales y consideraciones de coste. Se dividen principalmente en dos categorías: rodamientos de bolas y rodamientos de rodillospero también hay otros tipos.
1.Rodamiento lineal de bolas

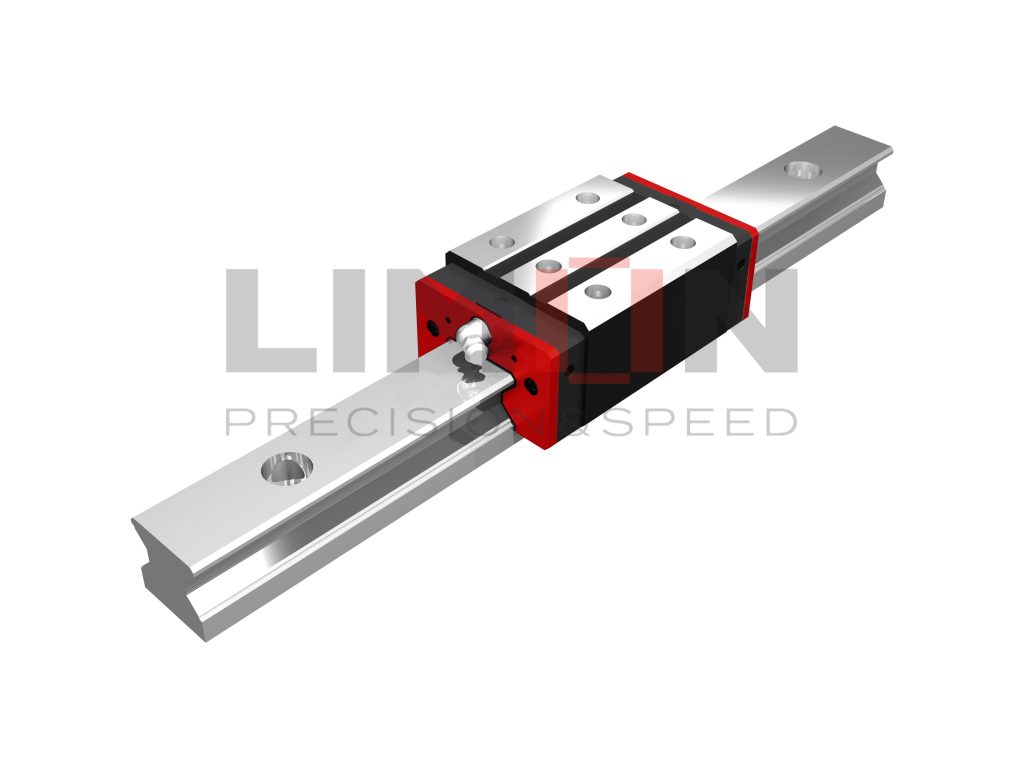

2.Rodamiento lineal de rodillos
Estos rodamientos utilizan rodillos cilíndricos en lugar de bolas. Tienen una mayor capacidad de carga y rigidez, por lo que son ideales para aplicaciones pesadas. Los rodillos distribuyen la carga sobre una superficie mayor, reduciendo así el desgaste.
Aplicaciones: Máquinas-herramienta, maquinaria pesada, prensas.
3.Rodamientos de manguito
Estos cojinetes utilizan el movimiento deslizante sin necesidad de elementos rodantes. Suelen ser autolubricantes y adecuados para entornos contaminados o de altas vibraciones.
Ventajas:
4.Cojinetes neumáticos
Estas tecnologías crean una fina película de aire a presión entre las superficies, lo que permite una fricción casi nula. Son muy adecuadas para aplicaciones de ultraprecisión, como la fabricación de semiconductores.
5.Rodamientos magnéticos
Especificaciones de los rodamientos lineales de bolas
Seleccionar el rodamiento lineal adecuado requiere analizar varias especificaciones que determinan su compatibilidad y rendimiento dentro de un sistema. A continuación se indican algunos de los parámetros más críticos:
1.Diámetro interior y exterior
El diámetro interior (DI) debe coincidir con el tamaño del eje, mientras que el diámetro exterior (DE) determina la compatibilidad con el alojamiento de montaje.
Tamaños habituales de 6 mm a 80 mmen función de la carga y las limitaciones de espacio.
2.Longitud y carrera
Ta longitud total del rodamiento influye en la carrera que puede soportar. Por lo general, los rodamientos más largos soportan mayores cargas y ofrecen mayor rigidez.
3.Capacidad de carga dinámica y estática
Carga dinámica: Carga que el rodamiento puede soportar durante el movimiento dentro de una determinada vida útil.
Carga estática: Carga máxima que puede soportar en reposo sin deformarse.
4.Clase de tolerancia
Los rodamientos lineales se presentan en varias clases de precisión:
C (Normal) - Para uso general
H (Alto) - Más adecuado para aplicaciones de semiprecisión
P (Precisión) - Necesario para sistemas de alta precisión como la metrología
5.Materiales
La mayoría de los rodamientos lineales son de acero al cromo endurecido o acero inoxidable. Los rodamientos de acero inoxidable son resistentes a la corrosión, lo que resulta crucial para los equipos médicos o de procesamiento de alimentos.
6.Sellado y lubricación
Los rodamientos sellados evitan la contaminación, mientras que los de tipo abierto pueden lubricarse con regularidad. Los cojinetes autolubricantes están fabricados con politetrafluoroetileno (PTFE) o resina, lo que permite un funcionamiento sin mantenimiento.
El conocimiento de estas especificaciones garantiza una precisión, durabilidad y rentabilidad óptimas de su sistema.
Aplicaciones de los rodamientos lineales
Rodamientos lineales se utilizan ampliamente en industrias que requieren movimientos precisos y repetibles. Su versatilidad las hace adecuadas para diversos entornos de aplicación, desde cargas ligeras hasta cargas pesadas.
1.Máquinas CNC
Los rodamientos lineales se utilizan para guiar los husillos, portaherramientas y ejes de pórtico en fresadoras, tornos y rectificadoras CNC. Pueden mantener una buena repetibilidad y precisión bajo cargas elevadas y condiciones de vibración.
2. Impresoras 3D y grabadores láser
Se emplean rodamientos lineales para controlar el movimiento de los cabezales de impresión y los módulos láser, lo que contribuye a mejorar la resolución y la calidad de impresión.
3.Equipos médicos
Las mesas de diagnóstico por imagen, los robots quirúrgicos y los sistemas de posicionamiento de pacientes utilizan rodamientos lineales para conseguir un movimiento suave, silencioso y controlable.
4.Fabricación de semiconductores
Los cojinetes compatibles con salas limpias, como los cojinetes de aire y los cojinetes magnéticos, permiten movimientos sin partículas y de alta precisión en la manipulación e inspección de obleas.
5.Automatización de fábricas
Los sistemas Pick and Place, los brazos robóticos y la maquinaria de envasado confían en los rodamientos lineales para obtener movimientos rápidos, precisos y fiables.
6.Montaje de automóviles
En las líneas de producción, los rodamientos lineales soportan mecanismos de transporte, dispositivos robóticos y bancos de pruebas en los que se requiere un movimiento lineal de alta velocidad.
Ya sea en aplicaciones accionadas con precisión o en entornos industriales difíciles, los rodamientos lineales desempeñan un papel crucial en la mejora del control del movimiento y la eficacia del sistema.
Resumen
Los rodamientos lineales permiten un movimiento lineal suave, preciso y duradero, esencial para la automatización, las máquinas CNC, la medicina y las aplicaciones industriales de alta tecnología. Si tiene alguna pregunta, póngase en contacto con [email protected]
