Serie LMF/K/H - Rodamientos lineales

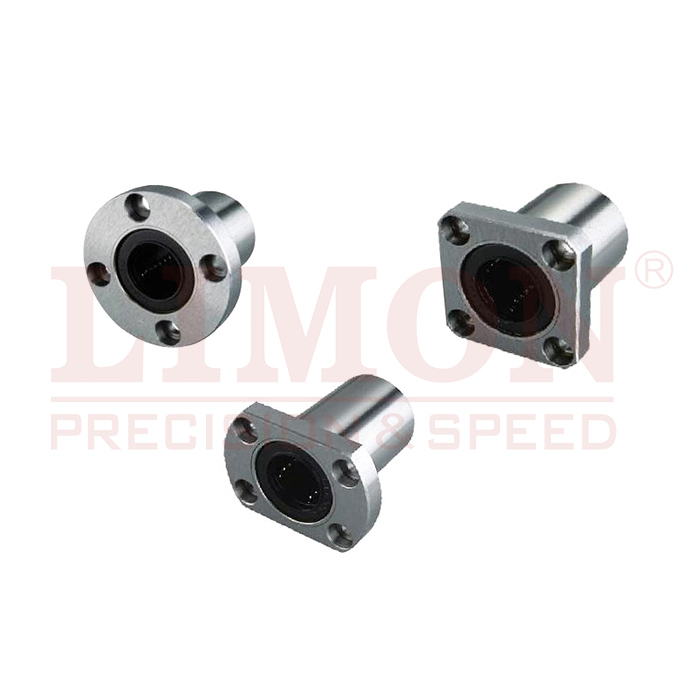

Rodamiento de bolas de movimiento lineal con brida
Serie LMF/K/H - Rodamientos lineales
Serie LMF/K/H
Los rodamientos lineales son elementos de apoyo para movimientos de traslación. Como en el caso de los rodamientos giratorios, se distingue si las fuerzas que se producen se transmiten mediante elementos rodantes o deslizantes. Cada diseño lineal tiene características particulares que lo hacen especialmente adecuado para determinadas disposiciones de rodamientos.
1. permiten movimientos lineales de alta precisión en ejes redondos
2. soportar cargas pesadas con poco ruido y gran rigidez
3. Rendimiento en casi todas las condiciones ambientales y capacidades de carga para satisfacer una amplia gama de aplicaciones.
Los cojinetes lineales se utilizan ampliamente en equipos electrónicos, probadores de tracción y el dispositivo digital de medición de coordenadas tridimensionales, tales como equipos de precisión, así como máquinas herramientas multieje, prensa, amoladora de herramientas, máquina de corte automático de gas, impresora, máquina de clasificación de tarjetas, máquinas de envasado de alimentos y otros componentes deslizantes de maquinaria industrial.
Cotizar ahora
Descargar catálogo
Descripción
Hoja de datos de los rodamientos lineales LMF/K/H
Nº de pieza | Dimensiones principales y tolerancia | |||||||||||||||
Tipo de junta | Circuito de bolas | dr(mm) | Tolerancia(μm) | D(mm) | Tolerancia(μm) | L(mm) | Tolerancia(um) | D1(mm) | H(mm) | PCD(mm) | K(mm) | Ancho (mm) | A(mm) | |||
LMF6UU | LMK6UU | LMH6UU | 4 | 6 | 0 | 12 | 0 | 19 | ±300 | 28 | 5 | 20 | 22 | 18 | 20 | |
LMF8UU | LMK8UU | LMH8UU | 4 | 8 | 15 | 24 | 32 | 5 | 24 | 25 | 21 | 24 | ||||
| ☆ | LMF10UU | ☆ LMK10UU | ☆ LMH10UU | 4 | 10 | 19 | 0 | 29 | 40 | 6 | 29 | 30 | 25 | 29 | ||
| ☆ | LMF12UU | ☆ LMK12UU | ☆ LMH12UU | 4 | 12 | 21 | 30 | 42 | 6 | 32 | 32 | 27 | 32 | |||
LMF13UU | LMK13UU | LMH13UU | 4 | 13 | 23 | 32 | 43 | 6 | 33 | 34 | 29 | 33 | ||||
| ☆ | LMF16UU | ☆ LMK16UU | ☆ LMH16UU | 5 | 16 | 28 | 37 | 48 | 6 | 38 | 37 | 34 | 31 | |||
| ☆ | LMF20UU | ☆ LMK20UU | ☆ LMH20UU | 5 | 20 | 32 | 42 | 54 | 8 | 43 | 42 | 38 | 36 | |||
| ☆ | LMF25UU | ☆ LMK25UU | ☆ LMH25UU | 6 | 25 | 40 | 59 | -300 | 62 | 8 | 51 | 50 | 46 | 40 | ||
| ☆ | LMF30UU | ☆ LMK30UU | ☆ LMH30UU | 6 | 30 | 45 | 64 | 74 | 10 | 60 | 58 | 51 | 49 | |||
LMF35UU | LMK35UU | LMK35UU | 6 | 35 | 0 | 52 | 0 | 70 | 82 | 10 | 67 | 64 | 60 | 55 | ||
| ☆ | LMF40UU | ☆ LMK40UU | LMK40UU | 6 | 40 | 60 | 80 | 96 | 13 | 78 | 75 | 70 | 64 | |||
LMF50UU | LMK50UU | – | 6 | 50 | 80 | 100 | 116 | 13 | 98 | 92 | – | – | ||||
LMF60UU | LMK60UU | – | 6 | 60 | 0/-15 | 90 | 0/-22 | 110 | -400 | 134 | 18 | 112 | 106 | – | – | |
| Nota : ☆ significa retenedor de acero está disponible. | ||||||||||||||||
Excentricidad (máx) μm | Holgura radial (máx) μm | Capacidad de carga básica CN | Capacidad de carga básica CoN | Peso (g) | ||
F(mm) | dlxd2xh(mm) | |||||
– | 3,5x6x3,1 | 12 | -3 | 206 | 265 | 24 |
– | 3,5x6x3,1 | 274 | 392 | 37 | ||
– | 4.5×7.5×4.1 | 372 | 549 | 72 | ||
– | 4.5×7.5×4.1 | 510 | 784 | 76 | ||
– | 4.5×7.5×4.1 | 510 | 784 | 88 | ||
22 | 4.5×7.5×4.1 | -6 | 774 | 1180 | 120 | |
24 | 5,5x9x5,1 | 15 | 882 | 1370 | 180 | |
32 | 5,5x9x5,1 | 980 | 1570 | 340 | ||
35 | 6,6x11x6,1 | 1570 | 2740 | 470 | ||
38 | 6,6x11x6,1 | 20 | 1670 | 3140 | 650 | |
45 | 9x14x8.1 | -10 | 2160 | 4020 | 1060 | |
– | 9x14x8.1 | -13 | 3820 | 7940 | 2200 | |
– | 11x17x11.1 | 25 | 4700 | 10000 | 3000 | |
