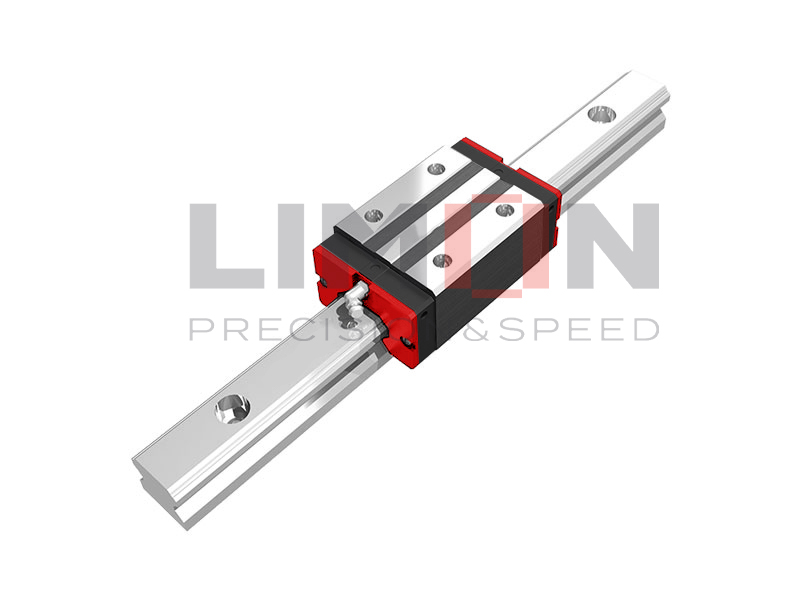

Guías lineales de carga ondulada Serie H
Guías lineales tipo Heave Load
Guías lineales HW-CB/HW-HB
Serie H
Industrias aplicables de H serie:
Rectificadora, fresadora y taladradora, torno, máquina de descarga eléctrica, máquina de corte de alambre, máquina de corte de madera, equipo de medición de precisión, centro de máquinas
(1)Capacidad de autoalineación
Por diseño, la ranura de arco circular tiene puntos de contacto a 45 grados. La serie H puede absorber la mayoría de los errores de instalación debidos a las irregularidades de la superficie y proporcionar un movimiento lineal suave mediante la deformación elástica de los elementos rodantes y el desplazamiento de los puntos de contacto. Se puede obtener capacidad de autoalineación, alta precisión y funcionamiento suave con una instalación sencilla.
(2)Intercambiabilidad
Gracias al control dimensional de precisión, la tolerancia dimensional de la serie H puede mantenerse en un rango razonable, lo que significa que cualquier bloque y cualquier carril de una serie específica pueden utilizarse juntos manteniendo la tolerancia dimensional. Además, se añade un retenedor para evitar que las bolas se caigan al retirar los bloques del raíl.
(3)Gran rigidez en las cuatro direcciones
Debido al diseño de cuatro hileras, la guía lineal de la serie H tiene iguales capacidades de carga en las direcciones radial, radial inversa y lateral. Además, la ranura de arco circular proporciona una gran anchura de contacto entre las bolas y la pista de rodadura de la ranura, lo que permite grandes cargas admisibles y una elevada rigidez.
Característica:
- Precisión: C, H, P.
- Talla: 15~45.
- Bloque de lubricación y carril-guía de 6 metros disponibles.
- Accesorios varios, KK, DD, ZZ.
- Material coreano y equipos de Taiwán.
- Estricto control de calidad.
Cotizar ahora
Descargar catálogo
Descripción
Modelo NO. | Dimensiones de | Dimensiones de | Dimensiones de | Perno de montaje para raíl | Capacidad de carga dinámica básica | Capacidad de carga estática básica | Momento estático nominal | Peso | |||||||||||||||||||||||||
MR | MP | MY | Bloque | Ferrocarril | |||||||||||||||||||||||||||||
H | H1 | N | W | B | B1 | C | L1 | L | K1 | K2 | G | M | T | T1 | T2 | H2 | H3 | WR | HR | D | h | d | P | E | (mm) | C(kN) | C0(kN) | ||||||
HW15CB | 24 | 4.3 | 16 | 47 | 38 | 4.5 | 30 | 39.4 | 61.4 | 8 | 4.85 | 5.3 | ø4.5 | 6 | 8.9 | 6.95 | 3.95 | 3.7 | 15 | 15 | 7.5 | 5.3 | 4.5 | 60 | 20 | M4x16 | 14.7 | 23.47 | 0.12 | 0.10 | 0.10 | 0.17 | 1.45 |
HW20CB | 30 | 4.6 | 21.5 | 63 | 53 | 5 | 40 | 50.5 | 77.5 | 10.25 | 6 | 12 | ø6 | 8 | 10 | 9.5 | 6 | 6 | 20 | 17.5 | 9.5 | 8.5 | 6 | 60 | 20 | M5x16 | 27.1 | 36.68 | 0.27 | 0.20 | 0.20 | 0.40 | 2.21 |
HW20HB | 65.2 | 92.2 | 17.6 | 32.7 | 47.96 | 0.35 | 0.35 | 0.35 | 0.52 | ||||||||||||||||||||||||
HW25CB | 36 | 5.5 | 23.5 | 70 | 57 | 6.5 | 45 | 58 | 84 | 10.7 | 6 | 12 | ø7 | 8 | 14 | 10 | 5 | 5 | 23 | 22 | 11 | 9 | 7 | 60 | 20 | M6x20 | 34.9 | 52.82 | 0.42 | 0.33 | 0.33 | 0.59 | 3.21 |
HW25HB | 78.6 | 104.6 | 21 | 42.2 | 69.07 | 0.56 | 0.57 | 0.57 | 0.80 | ||||||||||||||||||||||||
HW30CB | 42 | 6 | 31 | 90 | 72 | 9 | 52 | 70 | 97.4 | 14.25 | 6 | 12 | ø9 | 8.5 | 16 | 10 | 6.5 | 10.8 | 28 | 26 | 14 | 12 | 9 | 80 | 20 | M8x25 | 48.5 | 71.87 | 0.66 | 0.53 | 0.53 | 1.09 | 4.47 |
HW30HB | 93 | 120.4 | 25.75 | 58.6 | 93.99 | 0.88 | 0.92 | 0.92 | 1.44 | ||||||||||||||||||||||||
HW35CB | 48 | 7.5 | 33 | 100 | 82 | 9 | 62 | 80 | 112.4 | 14.6 | 7 | 12 | ø9 | 10.1 | 18 | 13 | 9 | 12.6 | 34 | 29 | 14 | 12 | 9 | 80 | 20 | M8x25 | 64.6 | 93.88 | 1.16 | 0.81 | 0.81 | 1.56 | 6.30 |
HW35HB | 105.8 | 138.2 | 27.5 | 77.9 | 122.77 | 1.54 | 1.40 | 1.40 | 2.06 | ||||||||||||||||||||||||
HW45CB | 60 | 9.5 | 37.5 | 120 | 100 | 10 | 80 | 97 | 139.4 | 13 | 10 | 12.9 | ø11 | 15.1 | 22 | 15 | 8.5 | 20.5 | 45 | 38 | 20 | 17 | 14 | 105 | 22.5 | M12x35 | 103.8 | 146.71 | 1.98 | 1.55 | 1.55 | 2.79 | 10.41 |
HW45HB | 128.8 | 171.2 | 28.9 | 125.3 | 191.85 | 2.63 | 2.68 | 2.68 | 3.69 | ||||||||||||||||||||||||
HW55CB | 70 | 13 | 43.5 | 140 | 116 | 12 | 95 | 117.7 | 166.7 | 17.35 | 11 | 12.9 | ø14 | 17.5 | 26.5 | 17 | 12 | 19 | 53 | 44 | 23 | 20 | 16 | 120 | 30 | M14x45 | 153.2 | 211.23 | 3.69 | 2.64 | 2.64 | 4.52 | 15.08 |
HW55HB | 155.8 | 204.8 | 36.4 | 184.9 | 276.23 | 4.88 | 4.57 | 4.57 | 5.96 | ||||||||||||||||||||||||
HW65CB | 90 | 15 | 53.5 | 170 | 142 | 14 | 110 | 144.2 | 200.2 | 23.1 | 14 | 12.9 | ø16 | 25 | 37.5 | 23 | 15 | 15 | 63 | 53 | 26 | 22 | 18 | 150 | 35 | M16x50 | 213.2 | 287.48 | 6.65 | 4.27 | 4.27 | 9.17 | 21.18 |
HW65HB | 203.6 | 259.6 | 52.8 | 277.8 | 420.17 | 9.38 | 7.38 | 7.38 | 12.89 | ||||||||||||||||||||||||
| Nota:1kgf = 9,81N | |||||||||||||||||||||||||||||||||
