A lassú pozicionálás, a nagy zaj és a rövid élettartam az elavult mozgásrendszereket sújtja, ami a termelékenységet rontja. A fogazott szíjhajtású lineáris tengelyek gyorsasággal, csendességgel és megbízhatósággal oldják meg ezt a problémát. Fedezze fel, hogyan.
A fogazott szíjhajtású lineáris tengelyek nagy sebességű, pontos és alacsony karbantartási igényű mozgásvezérlést biztosítanak. Ezek a rendszerek ideálisak a hosszú löketeket, egyenletes pontosságot és sima működést igénylő automatizálási feladatokhoz.
Fedezze fel az alábbiakban a kialakításukat, előnyeiket és a motorok kompatibilitását.
A fogazott szíjtengelyek előnyei
Fogazott szíjtengelyek számos jelentős előnyt kínálnak a modern ipari alkalmazásokban, különösen ott, ahol a sebesség, a lökethossz és a költséghatékonyság kulcsfontosságú szempont.
1. Nagy sebesség és gyorsulás
A csavarhajtású rendszerekkel ellentétben a fogazott szalagtengelyek sokkal nagyobb - gyakran 5 m/s-ot meghaladó - sebességet érhetnek el, és gyors gyors gyorsulást biztosítanak a stabilitás veszélyeztetése nélkül. Ezáltal ideálisak pick-and-place rendszerekhez, csomagolósorokhoz és gyors szállítási feladatokhoz.
2. Hosszú löketképesség
A fogazott szíjhajtású lineáris tengelyek a pontosság csökkenése nélkül támogatják a nagyobb (néha 6 métert is meghaladó) elmozdulásokat. A golyóscsavaros beállításokkal ellentétben, amelyeknek a csavar kitérése és a csavarkörzés szab határt, a fogazott szíjas tengelyek ebből a szempontból sokkal jobban skálázhatók.
3. Alacsony karbantartási igény és tiszta működés
A kevesebb mozgó alkatrésznek és a keringő golyóscsapágyak hiányának köszönhetően ezek a rendszerek minimális karbantartást igényelnek. A szíjak önkenőek és tisztán futnak, így olyan iparágakban is alkalmazhatók, mint az orvosi, az élelmiszer-feldolgozó és a félvezetőipar.
4. Magas fokú ismételhetőség és pontosság
Annak ellenére, hogy nem érintkezési alapúak, mint a csavarok, a kiváló minőségű fogazott szalagok lineáris vezetőkkel kombinálva még mindig ±0,05 mm-es ismétlési pontosságot érnek el - ideális a legtöbb automatizálási feladathoz.
5. Csendes és zökkenőmentes működés
A fogazott szíjmechanizmus kiküszöböli a fémsúrlódást, így kevesebb rezgést és lényegesen alacsonyabb zajszintet eredményez a lánc- vagy fogaskerékhajtású alternatívákhoz képest.
6. Költséghatékony
A kevesebb alkatrész és az egyszerűbb összeszerelés miatt a fogazott szalaggal ellátott lineáris tengelyek alacsonyabb összköltséget kínálnak, mind a kezdeti beruházás, mind az idővel történő karbantartás tekintetében.
Összefoglalva, a fogazott szíj tengelyek egyensúlyt teremtenek a teljesítmény, a megfizethetőség és a rugalmasság között - ideálisak az automatizálási kihívások széles spektrumához.

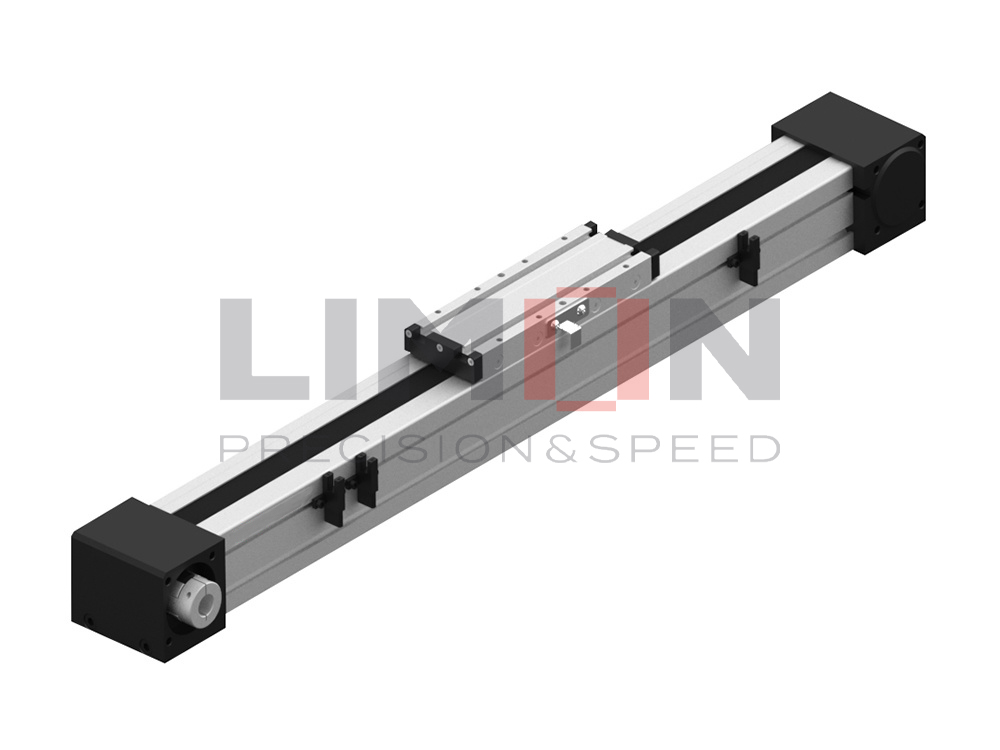

Fogazott szíj tengelyének szerkezete
A fogazott szíj tengely anatómiájának megértése elengedhetetlen a hatékony rendszerintegrációhoz. A kialakítás több elemet integrál a pontos és megbízható lineáris mozgás lehetővé tétele érdekében.
1. Fogazott öv
Az erőátviteli rendszer központi eleme a szíj, amely jellemzően nagy szakítószilárdságú szálakkal, például acéllal vagy kevlárral erősített poliuretánból készül. Fogai pontosan illeszkednek a meghajtó szíjtárcsához, hogy kiküszöböljék a csúszást és biztosítsák a szinkronizált mozgást.
2. Csigák és tengelyek
A tengely egyik végén a motor tengelyéhez csatlakozó hajtócsiga található, míg az ellentétes végén egy üresjárati csiga tartja a szíjfeszültséget. Mindkét szíjtárcsát precíziós csapágyak támasztják alá a forgási ellenállás csökkentése érdekében.
3. Lineáris vezetőpályák
A szalaggal párhuzamosan szerelt lineáris vezetők biztosítják a kocsi zökkenőmentes mozgását és egyenes vonalban tartását. Ezek a vezetők nagy merevséget és alacsony súrlódást biztosítanak, így terhelés alatt is pontosságot és támaszt nyújtanak.
4. Kocsi/csúszó platform
A szalag mozgó részéhez csatlakoztatva a kocsi szerszámokat vagy hasznos terhet szállít. Kialakítása a terhelési követelményektől függően változik, és tartalmazhat furatokat, érzékelőket vagy védőburkolatokat.
5. Motortartó és tengelykapcsoló
A motor egy karimán vagy egy integrált rögzítésen keresztül csatlakozik a hajtószíjtárcsához. A léptető- és szervomotorok közötti választás a sebességtől, a nyomatéktól és a pontossági igényektől függ.
6. Alapprofil és ház
Az alumínium- vagy acélprofil szerkezeti tartást biztosít, merevséget biztosít és védi a belső alkatrészeket. A környezeti körülményektől függően léteznek zárt és nyitott keretes változatok.
Ez a moduláris felépítés lehetővé teszi a lökethossz, a kocsiméret és a motorkonfiguráció könnyű testreszabását a különböző ipari igényeknek megfelelően.
Alkalmazási példák fogazott szíjtengelyekkel
A fogazott szíjhajtású lineáris tengelyeket rugalmasságuk, nagy lökettérfogatuk és kiváló ár-teljesítmény arányuk miatt az iparágak széles körében használják.
1. Csomagolás automatizálása
A gyors, ismétlődő mozgások a függőleges és vízszintes csomagolórendszerekben a fogazott szalagtengelyek nagy sebességének és nagy hatótávolságának előnyeit élvezik. Például a kartonozógépek, a címkeapplikátorok és a raklapozók a pozicionálási pontosság miatt támaszkodnak rájuk.
2. Elektronikai összeszerelés
A NYÁK- és alkatrész-összeszerelő sorokban a lineáris tengelyek segítenek a forrasztófejek, szállítószalagok és kamerák precíz pozicionálásában. Különösen hasznos a csendes működésük és a tiszta környezetbe való illeszkedésük.
3. Orvosi és gyógyszerészeti berendezések
Az olyan alkalmazások, mint a diagnosztikai képalkotás, a mintakezelés és az automatizált gyógyszeradagolás, különösen a tisztatéri körülmények között élvezik a fogazott szalagtengelyek sima, részecskementes működésének előnyeit.
4. Lézergravírozás és -vágás
Ezek a gépek nagy sebességű letapogatást és pontos pozicionálást igényelnek, amit a fogazott szalagrendszerek megbízhatóan biztosítanak. A könnyű kocsik gyors gyorsulást és lassulást biztosítanak az éles, részletes eredményekhez.
5. 3D nyomtatás és CNC-vezetés
Számos közép- és nagy formátumú 3D nyomtató és könnyű CNC-router fogazott szíjrendszert alkalmaz, mivel ezek költséghatékonyak és képesek hosszú nyomtatási ágyakat kezelni rezgés és holtjáték nélkül.
6. Fotovoltaikus és LCD gyártás
A kényes anyagok hosszú úton történő szállítása pontos, érintésmentes kezelést igényel. A fogazott szalagtengelyek egyenletes mozgást biztosítanak, miközben csökkentik az érzékeny alkatrészek mechanikai igénybevételét.
Ezek a példák a fogazott szíjas lineáris tengelyek széleskörű alkalmazhatóságát mutatják a megbízhatóságot, a csendességet és a költséghatékonyságot értékelő ágazatokban.
Milyen motorokat csatlakoztathatok a fogazott szíj tengelyekhez?
A fogazott szíjhajtású lineáris tengelyek a motorintegráció szempontjából rendkívül alkalmazkodóképesek. Az alkalmazás összetettségétől függően különböző típusú motorok csatlakoztathatók:
1. Lépéses motorok
A belépő szintű vagy költségtakarékos rendszerekben gyakoriak a léptetőmotorok, amelyek megbízható mozgást biztosítanak egyszerű vezérlési sémákkal. Jól működnek olyan alkalmazásokban, ahol a nagy pontosság és nyomaték nem kritikus, mint például a kis igénybevételű pick-and-place gépek vagy címkézőállomások.
2. Szervomotorok
A nagy pontosságot, dinamikus teljesítményt vagy terhelésváltozást igénylő alkalmazásokhoz a szervomotorok az előnyös választás. Lehetővé teszik a zárt hurkú vezérlést, nagy nyomatékot kínálnak sebesség mellett, és támogatják az olyan funkciókat, mint az encoder-visszacsatolás és az automatikus hangolás.
3. Integrált motoros meghajtóegységek
Néhány kompakt rendszer előnye az integrált motorok, amelyek a vezérlőt, a meghajtót és a motort egyetlen egységben egyesítik. Ezek egyszerűsítik a kábelezést, csökkentik a panelterületet és csökkentik a rendszer összköltségét.
4. Sebességváltó integráció
Nagyobb nyomatékot vagy csökkentett fordulatszámot igénylő esetekben bolygóműves vagy fogaskerekes hajtóműveket lehet a motor és a szíjtárcsa közé szerelni. Ez gyakori a nehéz teherbírású alkalmazásokban, vagy amikor a motoroknak állandó fordulatszámon kell működniük.
5. Többtengelyes konfigurációk
A fogazott szalagtengelyek szinkronizált motorhajtással hajtott portálszerkezetekben (X-Y vagy X-Y-Z) is kombinálhatók. Ezt a felállítást széles körben használják CNC-routereknél, plazmavágóknál és automatizált tesztrendszereknél.
A fogazott szíjas tengelyhez való motor kiválasztásakor vegye figyelembe a szükséges sebességet, gyorsulást, terhelést, pozíciós pontosságot és a rendelkezésre álló vezérlő hardvert.
Összefoglaló
A fogazott szíjhajtású lineáris tengelyek gyors, megbízható és méretezhető mozgatási megoldásokat kínálnak - tökéletesek a nagysebességű automatizáláshoz és a nagy hatótávolságú ipari alkalmazásokhoz.További kérdésekkel forduljon a következő címre [email protected]
