Miután megkapta a lineáris működtető/lineáris egységét, az ipari termékek simaságával rendelkezik, és most talán csak egy gondolata van, ami az, hogy hogyan kell használnom, hogy élettartama a lehető leghosszabb legyen. Tehát a mai téma a következő lesz - hogyan kell használni a lineáris működtetőket, és reméljük, hogy ez tényleges előnyökkel jár a lineáris működtetők helyes használatáról és életének megmentéséről.
Az automatizálási iparban a lineáris egységeket egytengelyes lineáris mozgást végző eszközöknek nevezik. Mivel ezek többtengelyes négyszögletes koordináta-manipulátorokká kombinálhatók, mint például keresztkombináció, portáltípus stb., széles körben használják őket. Most jöjjön a téma,hogyan kell használni a lineáris működtető egységeket, amikor különböző helyzeteknek megfelelően kaptunk egyet.
1. lépés - a lineáris működtetők használata - követelmények és a szerelési platform előkészítése:
1. A lineáris egységek működése során a platform nagy ütőerőnek lesz kitéve, ezért a szerelési platformnak megfelelő merevséggel és stabilitással kell rendelkeznie.
2. Ha a körülmények lehetővé teszik, a lineáris egységek alapja és a szerelési platform közötti érintkezési felületet a lehető legnagyobb mértékben meg kell növelni.
3. A beszerelés előtt győződjön meg arról, hogy a szerelési platformon nincsenek idegen anyagok, göröngyök és egyéb olyan tárgyak, amelyek akadályozhatják a modul beszerelését.
2. lépés - hogyan használjuk a lineáris működtetőket - : az egytengelyes csúszóasztal modul telepítésének lépései:
Az egytengelyes manipulátor telepítési módja a lakat telepítésére és az alsó lakat telepítésére osztható. A megfelelő telepítési mód a munkapad aktuális helyzetének megfelelően választható ki.
- Ha a reteszeléses telepítést választja, először távolítsa el a porvédő burkolatot, vezesse át az imbuszcsavart az egytengelyes lineáris modul testalapján, és rögzítse azt a telepítőplatform csavarfuratához.
- Ha az alsó zár beépítését választják, a csavarnak át kell hatolnia a szerelési platformon, és a zárat a karosszéria alapjának csavarfuratához kell rögzíteni.

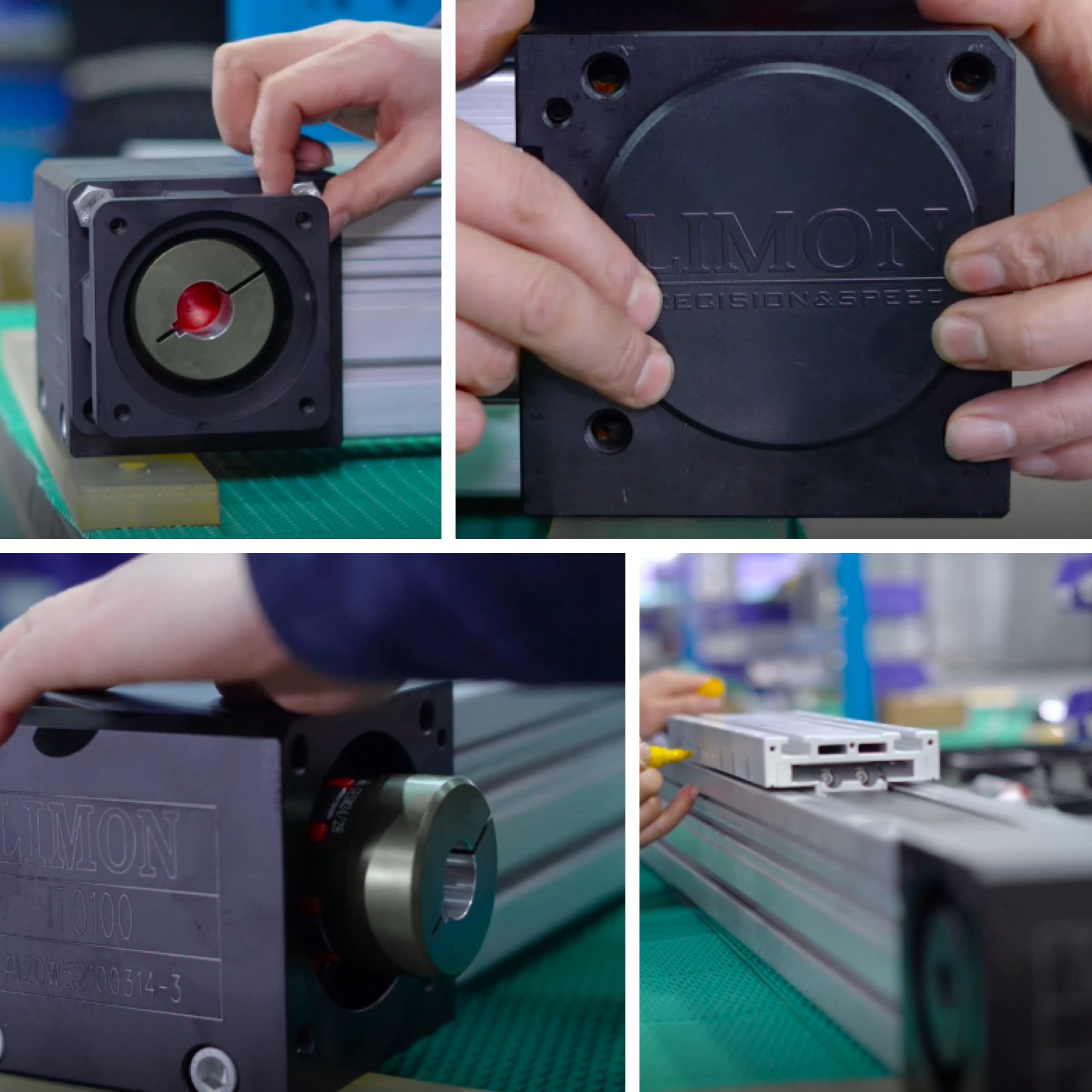

3. lépés - hogyan használjuk a lineáris meghajtókat - : egytengelyes lineáris modulmotor beszerelése:
A lineáris egységek átvétele után a motort a megfelelő motor kézikönyvének megfelelően szerelje be. A motor beszerelése során kérjük, vegye figyelembe az alábbi műveleti sorrendet:
1. Ha a motor közvetlenül csatlakoztatva van, kérjük, igazítsa a motor rögzítő karimájának furatát a golyóscsavar tengelyvégéhez; Ha a motor oldalra hajtogatva van beszerelve, győződjön meg arról, hogy a két szinkronkerék egy vonalban van (az igazítási hiba nem lehet nagyobb, mint 0,5 mm).
2. Rögzítse sorban a motor karimájának rögzítőfuratait, húzza meg a motor kimeneti tengelyének és a tengelykapcsolónak a rögzítőcsavarjait, és megerősítés után szerelje fel a porvédő burkolatot.
4. lépés - a lineáris működtetők használata - : érzékelő telepítése és bekapcsolási teszt:
A lineáris egységek érzékelőjét végálláskapcsolónak is nevezik. Három érzékelőt szerelnek be a modultest oldalán lévő horonyba, és a szál- és tesztelést igénylő pozícióban helyezik el.
5. lépés - hogyan használjuk a lineáris működtetőket - : a lineáris modul precíziós vizsgálata:
A lineáris egységek beszerelése és annak megerősítése után, hogy a működési zaj és a simaság normális-e, kiválaszthatja, hogy megmérje-e a lineáris egységek vízszintes és függőleges futási párhuzamosságát.
Általában nem kell aggódnia a problémák miatt, mivel a gyártó különböző pontossági és öregedési teszteket végzett, mielőtt elhagyta volna a gyárat. Az alábbiakban a lineáris modul párhuzamossági pontossági vizsgálati módszerét mutatjuk be az arra igényt tartó ügyfelek számára:
1. Vízszintes járás párhuzamossági pontossági teszt:
- Rögzítse a lineáris egységek alapját egyenletesen a precíziós referenciaplatformra, és állítsa a mérőórát a csúszóülésbe.
- Állítsa be a vonalzó és a csúszóasztal közötti távolságot úgy, hogy a csúszóülésen lévő mérőműszer mutatójának értéke a löket két végén lévő két pontból a párhuzamos vonalzóig egyenlő legyen.
- Mozgassa a mutatót a teljes löketben, és a mérőóra leolvasásának maximális és minimális értéke közötti különbség a csúszóasztal vízszintes járáspárhuzamossága.
2. A függőleges járás párhuzamosságának pontossági vizsgálata:
- Rögzítse a lineáris modul alapját egyenletesen a precíziós referenciaplatformra, és állítsa a mérőórát a csúszóülésbe.
- A mérőműszer mutatója érintkezik a mérőplatform referenciasíkjával, és a mutatót a teljes löket alatt mozgatja.
- A mérőórák maximális és minimális értékei közötti különbség a csúszóasztal függőleges járáspárhuzamossága.
Ezek a tippek a lineáris működtetők használatára vonatkoznak, bemutattunk néhány módszert, és reméljük, hogy hasznosak lehetnek. Úgy gondoljuk, hogy megismerte, hogyan kell használni a lineáris működtetőket, és bízunk benne, hogy vigyázni fog rájuk. Általában a lineáris egységek gyári telepítése alapvetően tökéletes, és a működés egyszerű és kényelmes. Ha azonban bármilyen kérdése van, és segítségre lenne szüksége, szívesen állunk rendelkezésére nemcsak a lineáris működtető egységek használatának módja, hanem bármilyen más probléma esetén is, amennyiben tudatja velünk!
