Série QE - Guidages linéaires silencieux à profil bas
Guidages linéaires silencieux à profil bas

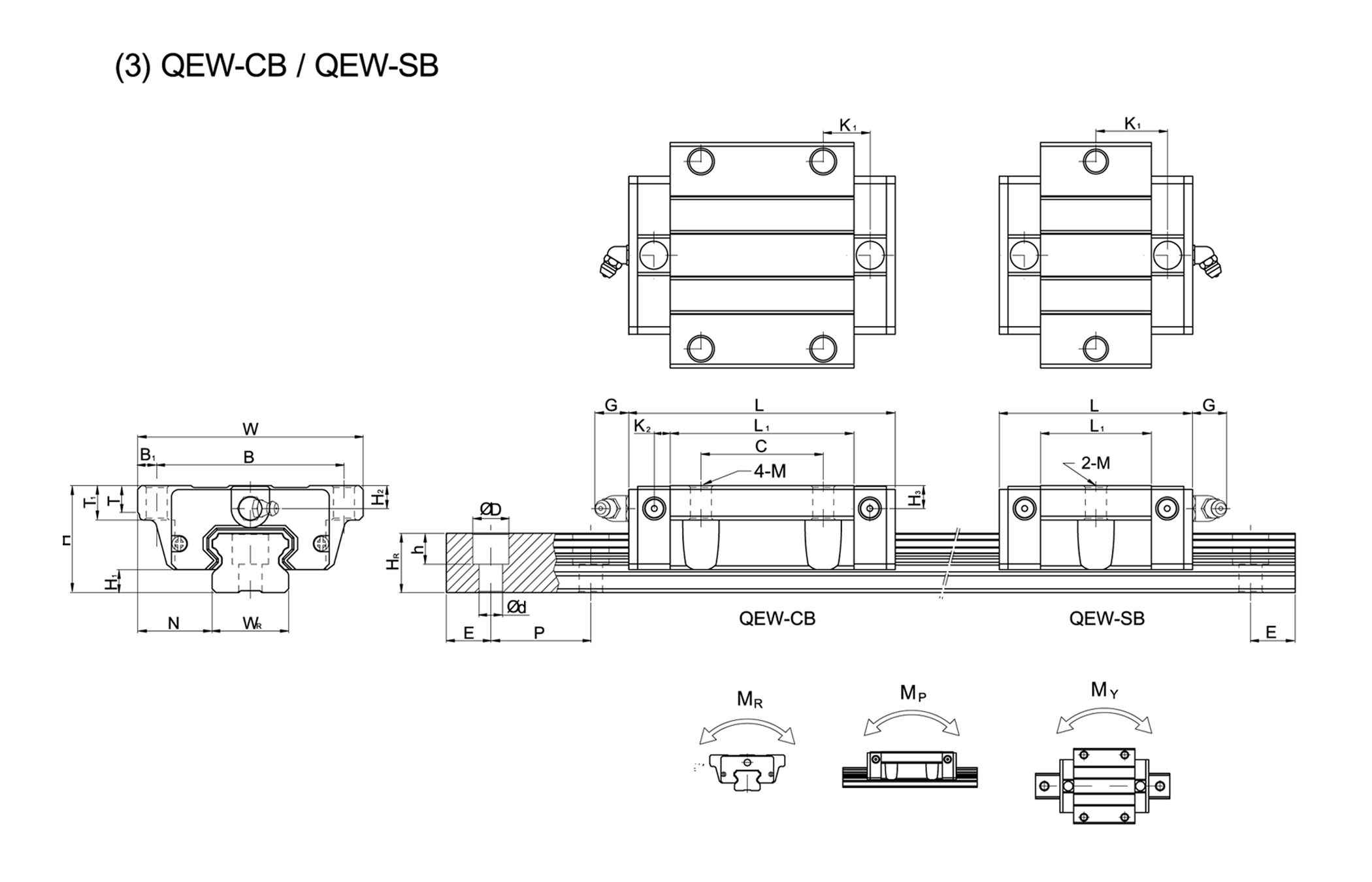

QEW-CB/QEW-SB Guidages linéaires
Série QE
Industries concernées par la série QE/QH :
Équipement de mesure de haute précision, équipement pour semi-conducteurs, équipement automatique, peut être largement utilisé dans l'industrie de haute technologie nécessitant une vitesse élevée, un faible niveau de bruit et une faible production de poussière.
⑴ Conception à faible bruit
Avec la technologie SynchMotion, les éléments roulants sont intercalés entre les cloisons de SynchMotion pour améliorer la circulation. Grâce à l'élimination du contact entre les éléments roulants, les bruits de collision et les niveaux sonores sont considérablement réduits.
⑵ Conception autolubrifiante
La cloison est un groupe de structures creuses en forme d'anneau, percées d'un trou pour faciliter la circulation du lubrifiant. Grâce à la conception spéciale de la voie de lubrification, l'espace de stockage du lubrifiant de la cloison peut être rempli à nouveau, ce qui permet de réduire la fréquence de remplissage du lubrifiant. La fréquence de remplissage du lubrifiant peut donc être réduite. Le guidage linéaire est pré-lubrifié. Les essais de performance à 0,2C (charge dynamique de base) montrent qu'après avoir parcouru 4 000 km, aucun dommage n'est apparu sur les éléments roulants ou le chemin de roulement.
⑶ Mouvement doux
Dans les guidages linéaires standard, les éléments roulants situés du côté de la charge du bloc de guidage commencent à rouler et à se frayer un chemin dans le chemin de roulement. Lorsqu'ils entrent en contact avec d'autres éléments roulants, ils créent un frottement contre-rotatif. Il en résulte une grande variation de la résistance au roulement. Le guidage linéaire QH, avec la technologie SynchMotion, évite cette situation. Lorsque le bloc commence à se déplacer, les éléments roulants commencent à rouler consécutivement et restent séparés pour éviter tout contact entre eux. L'énergie cinétique de l'élément reste ainsi extrêmement stable, ce qui permet de réduire efficacement les fluctuations de la résistance au roulement.
(4) Performances à grande vitesse
Ce type de série offre d'excellentes performances à grande vitesse grâce aux cloisons de la structure SynchMotion. Elles sont utilisées pour séparer les billes adjacentes, ce qui se traduit par une faible traction de roulement et l'élimination du frottement métallique entre les billes adjacentes.
Citer maintenant
Télécharger le catalogue
Description
Modèle NO. | Dimensions des | Dimensions des | Dimensions des | Boulon de montage pour le rail | Capacité de charge dynamique de base | Charge statique nominale de base | Moment statique nominal | Poids | ||||||||||||||||||||||||
MR | MP | MON | Bloc | Rail | ||||||||||||||||||||||||||||
H | H1 | N | W | B | B1 | C | L1 | L | K1 | K2 | G | M | T | T1 | H2 | H3 | WR | RH | D | h | d | P | E | (mm) | C(kN) | C0(kN) | ||||||
QEW15SB | 24 | 4 | 18.5 | 52 | 41 | 5.5 | – | 23.1 | 40.1 | 14.8 | 3.5 | 5.7 | ø5 | 5 | 7 | 5.5 | 6 | 15 | 12.5 | 6 | 4.5 | 3.5 | 60 | 20 | M3x16 | 8.56 | 8.79 | 0.07 | 0.03 | 0.03 | 0.12 | 1.25 |
QEW15CB | 26 | 39.8 | 56.8 | 10.15 | 12.53 | 15.28 | 0.12 | 0.09 | 0.09 | 0.21 | ||||||||||||||||||||||
QEW20SB | 28 | 6 | 19.5 | 59 | 49 | 5 | – | 29 | 50 | 18.75 | 4.15 | 12 | ø6 | 7 | 9 | 6 | 6.5 | 20 | 15.5 | 9.5 | 8.5 | 6 | 60 | 20 | M5x16 | 11.57 | 12.18 | 0.13 | 0.05 | 0.05 | 0.19 | 2.08 |
QEW20CB | 32 | 48.1 | 69.1 | 12.3 | 16.50 | 20.21 | 0.21 | 0.15 | 0.15 | 0.31 | ||||||||||||||||||||||
QEW25SB | 33 | 6.2 | 25 | 73 | 60 | 6.5 | – | 35.5 | 60.1 | 21.9 | 5 | 12 | ø8 | 7.5 | 10 | 8 | 8 | 23 | 18 | 11 | 9 | 7 | 60 | 20 | M6x20 | 18.24 | 18.90 | 0.22 | 0.10 | 0.10 | 0.34 | 2.67 |
QEW25CB | 35 | 59 | 83.6 | 16.15 | 16.03 | 31.49 | 0.37 | 0.29 | 0.29 | 0.58 | ||||||||||||||||||||||
QEW30SB | 42 | 10 | 31 | 90 | 72 | 9 | – | 41.5 | 67.5 | 25.75 | 6 | 12 | ø10 | 7 | 10 | 8 | 9 | 28 | 23 | 11 | 9 | 7 | 80 | 20 | M6x25 | 26.27 | 27.82 | 0.40 | 0.18 | 0.18 | 0.61 | 4.35 |
QEW30CB | 40 | 70.1 | 96.1 | 20.05 | 37.92 | 46.63 | 0.67 | 0.51 | 0.51 | 1.03 | ||||||||||||||||||||||
QEW35SB | 48 | 11 | 33 | 100 | 82 | 9 | – | 51 | 76 | 30.3 | 6.25 | 12 | ø10 | 10 | 13 | 8.5 | 8.5 | 34 | 27.5 | 14 | 12 | 9 | 80 | 20 | M8x25 | 36.39 | 36.43 | 0.61 | 0.33 | 0.33 | 0.77 | 6.14 |
QEW35CB | 50 | 83 | 108 | 21.3 | 51.18 | 59.28 | 1.00 | 0.75 | 0.75 | 1.19 | ||||||||||||||||||||||
Note:1kgf = 9,81N | ||||||||||||||||||||||||||||||||
