Série LMEF/K_L- Roulements linéaires
Palier linéaire
Série LMEF/K_L- Roulements linéaires
Série LMEF/K_L
Les roulements linéaires sont des éléments de roulement pour les mouvements de translation. Comme dans le cas des roulements, on distingue si les forces sont transmises au moyen d'éléments roulants ou glissants. Chaque modèle linéaire présente des caractéristiques particulières qui le rendent particulièrement adapté à certains montages de roulements.
1. permettre un mouvement linéaire de haute précision sur des arbres ronds
2. supporter de lourdes charges avec un faible niveau de bruit et une grande rigidité
3. fonctionner dans presque toutes les conditions environnementales et capacités de charge pour répondre à une large gamme d'applications
Les roulements linéaires sont largement utilisés dans les équipements électroniques, les testeurs de traction et les appareils de mesure de coordonnées tridimensionnelles numériques, tels que les équipements de précision, ainsi que les machines-outils multi-axes, les presses, les affûteuses d'outils, les machines automatiques à couper le gaz, les imprimantes, les machines de triage de cartes, les machines d'emballage alimentaire et d'autres composants coulissants de machines industrielles.
Citer maintenant
Télécharger le catalogue
Description

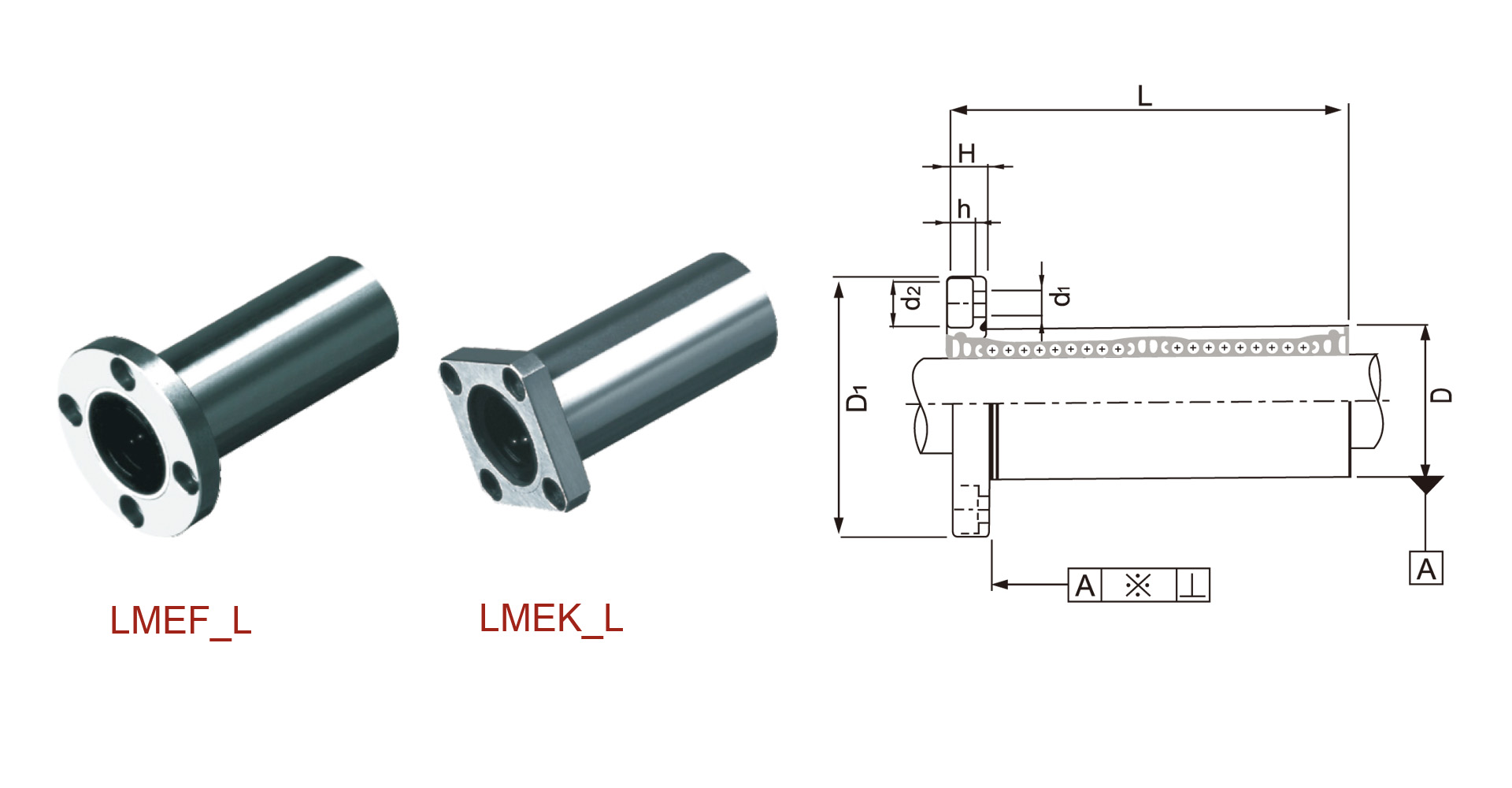

Fiche technique des roulements linéaires série LMEF/K_L
N° de pièce | Dimensions principales et tolérances | ||||||||||
Type de joint | Circuit des boules | dr (mm) | Tolérance (μm) | D(mm) | Tolérance (μm) | L(mm) | Tolérance (μm) | D1(mm) | H(mm) | ||
LMEF8LUU | LMEK8LUU | 4 | 8 | +9 | 16 | 0/-13 | 46 | ±300 | 32 | 5 | |
| ☆ | LMEF12LUU | ☆ LMEK12LUU | 4 | 12 | 22 | 61 | -300 | 42 | 6 | ||
| ☆ | LMEF16LUU | ☆ LMEK16LUU | 5 | 16 | +11 | 26 | 68 | 46 | 6 | ||
| ☆ | LMEF20LUU | ☆ LMEK20LUU | 5 | 20 | 32 | 0 | 80 | 54 | 8 | ||
| ☆ | LMEF25LUU | ☆ LMEK25LUU | 6 | 25 | +13 | 40 | 112 | 62 | 8 | ||
| ☆ | LMEF30LUU | ☆ LMEK30LUU | 6 | 30 | 47 | 123 | 76 | 10 | |||
| ☆ | LMEF40LUU | ☆ LMEK40LUU | 6 | 40 | +16 | 62 | 0 | 151 | 98 | 13 | |
LMEF50LUU | LMEK50LUU | 6 | 50 | 75 | 192 | 112 | 13 | ||||
LMEF60LUU | LMEK60LUU | 6 | 60 | 90 | 0/-25 | 209 | 134 | 18 | |||
| Note : ☆ signifie qu'un dispositif de retenue en acier est disponible. | |||||||||||
Dimensions principales et tolérances | Excentricité (max) μm | Jeu radial (max) μm | Charge nominale de base CN | Charge nominale de base CoN | Poids (g) | ||

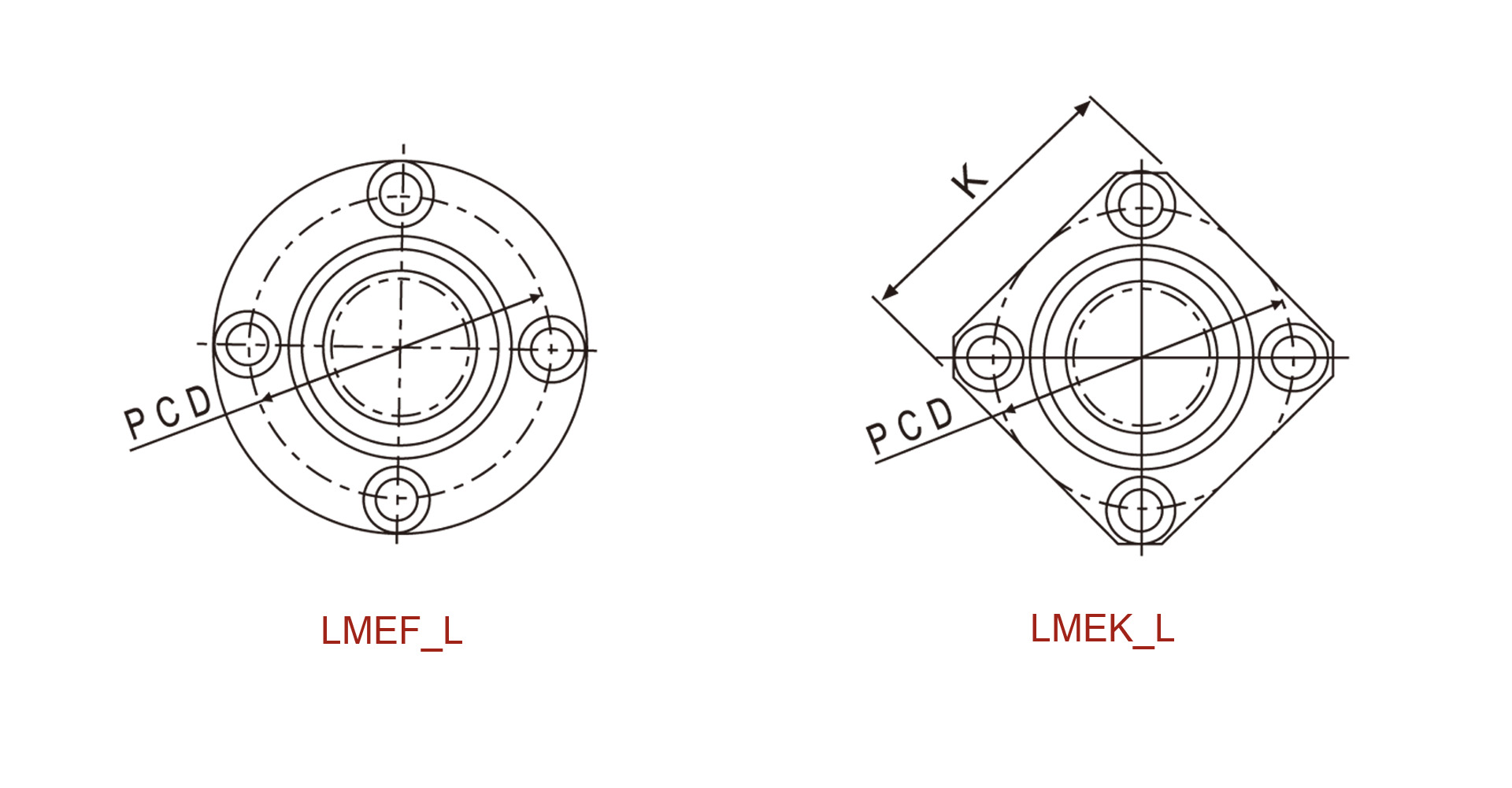

PCD (mm) | K (mm) | d1xd2xh (mm) | |||||
24 | 25 | 3,5x6x3,1 | 12 | -3 | 365 | 402 | 41 |
32 | 32 | 4.5×7.5×4.1 | -4 | 510 | 784 | 80 | |
36 | 35 | 4.5×7.5×4.1 | 578 | 892 | 103 | ||
43 | 42 | 5.5x9x5.1 | 15 | -6 | 862 | 1370 | 182 |
51 | 50 | 5.5x9x5.1 | 980 | 1570 | 335 | ||
62 | 60 | 6,6x11x6,1 | -8 | 1570 | 2740 | 560 | |
80 | 75 | 9x14x8.1 | 2160 | 4020 | 1175 | ||
94 | 88 | 9x14x8.1 | -13 | 3820 | 7940 | 1745 | |
112 | 106 | 11x17x11.1 | 25 | 4700 | 9800 | 3220 | |
