Des systèmes de mouvement imprécis entraînent des défaillances, des temps d'arrêt coûteux et une mauvaise qualité des produits. Une sélection appropriée des guides linéaires garantit un fonctionnement souple, précis et fiable pour les tâches industrielles critiques.
Les guides linéaires sont des composants mécaniques qui permettent un mouvement linéaire fluide et précis dans les machines et les équipements. Leur conception et leur sélection adéquates sont la clé des performances, de la fiabilité et de la durée de vie.
Découvrez le fonctionnement des guides linéaires et comment choisir le bon type de guide.
Qu'est-ce qu'un guide linéaire ?
Guides linéaires sont des systèmes mécaniques conçus pour assurer un mouvement linéaire avec une grande précision et un minimum de frottement. Contrairement aux méthodes de glissement traditionnelles, les guides linéaires utilisent des éléments roulants tels que des billes ou des rouleaux pour se déplacer le long des rails, ce qui minimise l'usure et la perte d'énergie.

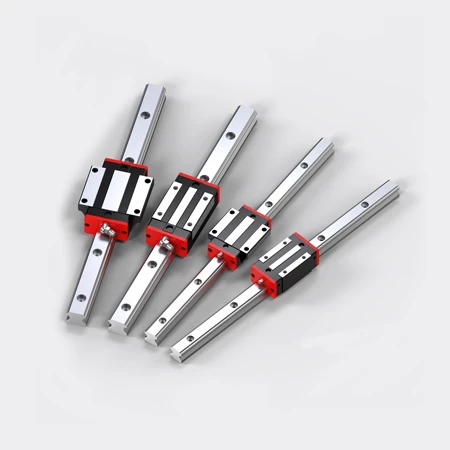

En règle générale, un guide linéaire se compose d'un rail de guidage et d'un bloc (également appelé glissière ou chariot). Le bloc contient des roulements à recirculation de billes ou de rouleaux qui assurent un mouvement régulier le long du rail. Ces composants sont essentiels dans les industries qui exigent des mouvements précis, notamment les machines à commande numérique, le traitement des semi-conducteurs, l'imagerie médicale et les machines d'emballage.
Terminologie et différence avec les paliers rotatifs
La compréhension de la terminologie des guides linéaires permet d'éviter les erreurs de communication lors de la spécification ou de l'installation :
Rail: La piste sur laquelle le curseur se déplace.
Bloc (coulisseau/chariot): La partie mobile qui abrite les éléments roulants.
Précharge: La charge interne appliquée au rail de guidage pour éliminer le jeu.
Capacité de charge dynamique: La charge que le guide peut supporter pendant un cycle de vie donné.
Charge statique: La charge à laquelle le guide se déforme de façon permanente.
Par rapport aux paliers rotatifs, les guides linéaires sont conçus pour translationnel (Les roulements rotatifs gèrent le couple et les forces radiales. Les roulements rotatifs gèrent le couple et les forces radiales, tandis que les guides linéaires gèrent les charges directionnelles le long d'un ou de plusieurs axes linéaires. Le choix dépend du profil de mouvement et des contraintes mécaniques de l'application.
Applications du guidage linéaire
Les guides linéaires sont largement utilisés dans de nombreuses industries en raison de leur précision et de leur rigidité. Les applications les plus courantes sont les suivantes
Machines-outils: Dans les machines de fraisage, de perçage et de meulage, les guides linéaires assurent un positionnement précis.
Équipement d'automatisation: Les systèmes de prise et de dépose s'appuient sur des mouvements linéaires pour garantir la répétabilité des opérations.
Fabrication de semi-conducteurs et d'écrans à cristaux liquides: Lorsque des mouvements ultra-propres et sans vibrations sont essentiels.
Dispositifs médicaux: Les équipements tels que les tomodensitomètres et les robots chirurgicaux dépendent d'un positionnement souple et précis.
Machines d'emballage: Pour des cycles de mouvements répétitifs à grande vitesse avec une usure minimale.
Leur adaptabilité à différents environnements - des salles blanches aux ateliers de fabrication les plus rudes - rend les guides linéaires indispensables à l'ingénierie de précision.
Caractéristiques du guide linéaire
Les principales caractéristiques des guides linéaires sont les suivantes
Haute précision: Les guides linéaires offrent une précision de mouvement exceptionnelle, souvent de l'ordre du micron, en fonction de la précharge et de la conception.
Capacité de charge: Disponibles en différents modèles, y compris des types de billes et de rouleaux, pour répondre aux différentes demandes de charge.
Rigidité: La capacité de charge égale quadri-directionnelle dans de nombreux modèles assure la stabilité mécanique.
Faible friction: Les éléments roulants assurent un mouvement en douceur avec une résistance minimale.
Auto-alignement: Certaines séries sont dotées de rainures d'arc et d'angles de contact de 45° pour une compensation automatique des erreurs lors de l'installation.
Durabilité: Conçu avec des matériaux et des revêtements résistants à l'usure, à la corrosion et à l'exposition à l'environnement.
Ces caractéristiques garantissent que les guides linéaires répondent aux exigences des applications à grande vitesse, à charge élevée ou de haute précision.
Méthodes de montage et entretien
Un montage correct est essentiel pour la performance à long terme des guides linéaires. Un mauvais alignement ou une préparation inégale de la surface peuvent entraîner une usure prématurée ou une défaillance.
Méthodes de montage :
Alignement de bout en bout pour des longueurs de déplacement plus importantes
Chevilles ou trous de positionnement pour une grande précision
Installations préchargées pour éliminer les vibrations et le jeu
Conseils d'entretien :
Lubrification régulière: Réduit l'usure et le bruit ; utilise de la graisse ou de l'huile adaptée à l'environnement.
Calendrier des inspections: Vérifier l'absence de traces d'usure ou de contamination à des intervalles basés sur le cycle d'utilisation.
Environnement propre: Évitez la pénétration de poussière ou de copeaux métalliques, en particulier dans les installations ouvertes.
Remplacer les joints ou les racleurs s'il est endommagé, pour éviter que des débris ne pénètrent dans le bloc.
Certains modèles avancés (par exemple, la série LIMON QH) sont dotés de mécanismes autolubrifiants et de conceptions à faible émission de poussière, ce qui réduit la nécessité d'une maintenance fréquente dans le cadre d'une automatisation à grande vitesse.
Résumé
Des guides linéaires correctement sélectionnés et entretenus garantissent des mouvements fluides, précis et durables dans les applications industrielles.Pour toute question complémentaire, veuillez contacter [email protected]
